FERMAX - 29001

Temporizador

Ref: 119387 - EAN: 8424299290010

TEMPORIZADOR

Descripción

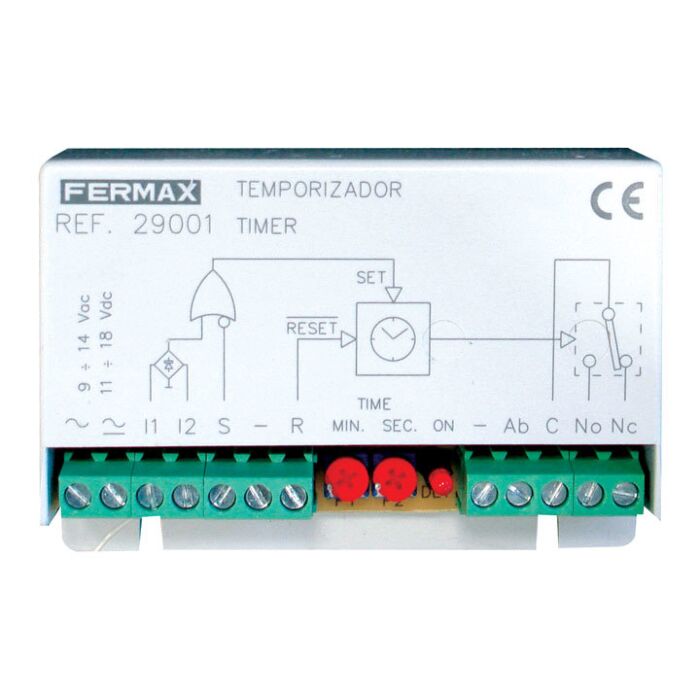

El temporizador dispone de las siguientes conexiones y controles: Relé libre de potencial para la activación del dispositivo externo (C, No, Nc). Potenciómetros para ajustar el tiempo de activación: potenciómetro de ajuste de minutos (P1) y potenciómetro de ajuste de segundos (P2). Conexión de pulsador de Activación temporizada (S, -): activa el relé del temporizador durante el tiempo programado. Conexión de pulsador para Reset (R,-): Permite desactivar el temporizador antes de finalizar el tiempo programado. Conexión de pulsador para activación directa (Ab, -): activa el relé del temporizador durante la pulsación del pulsador aquí conectado. Conexión para activación por llamada (I1, I2): permite conectar el hilo de llamada y negativo procedente de la placa de calle (instalaciones 4+N) y activar el temporizador al realizarse una llamada.
