SCHNEIDER - 16332
Ref: 175269 - EAN: 3606480060427

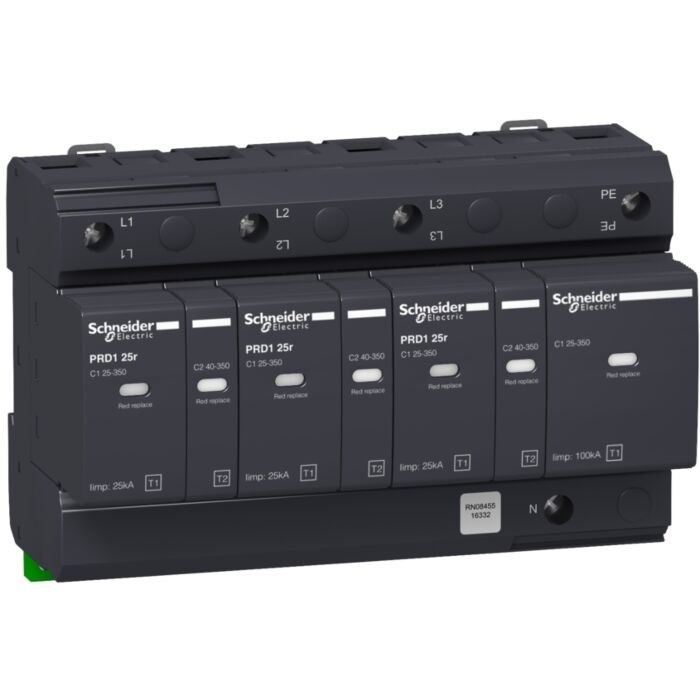

Prd1 25r 3p+n
LIMIT.SBT.PRD1-25r 3P+N 23/400-350V CC
- Solicitar ayuda técnica
- Solicitar más información
Descripción
Este producto Multi9 PRD1 es un limitador de sobretensiones con cartucho conectable. Posee 3P+N polo. La tensión máxima de operación continua es de 350V (L-N o N-PE). Está disponible para sistemas de puesta a tierra TT o TN-S. Es un limitador de sobretensiones tipo 1 y 2. Protege las instalaciones eléctricas contra los rayos directos al recortar con precisión los sobrevoltajes de las ondas de rayos. Está equipada con cartuchos extraíbles fáciles de reemplazar. El dispositivo cuenta con una indicación de fin de vida útil (blanco para un funcionamiento correcto, rojo al final de la vida útil) con señalización a distancia. La corriente nominal de descarga (impulso 8-20 µs) es de 25kA con un máximo de 40kA. La tensión máxima de funcionamiento continuo de Uc en modo diferencial (entre fase y neutro) es de 350VCA. La tensión máxima de funcionamiento continuo de Uc en modo común (entre neutral y tierra) es de 350VCA. La corriente máxima de pararrayos Iimp (corriente de impulso 10-350 µs) es de 25kA entre L-N y 100kA entre N-PE. La red de tensión nominal es de 230VCA o 400VCA. El nivel de protección de tensión va hasta 1,5 kV. El grado de protección es IK05 e IP20 en sus terminales que se convierten una vez en IP40 en armario modular. Puede montarse en un riel DIN para una instalación modular. Su anchura es de 16 módulos de 9 mm. Este producto cumple la norma IEC/EN 61643-11.
Características Técnicas
- Corriente de impulso de rayo (10/350 µs) -
- Tamaño de construcción 8 espacios modulares
- Clase de prueba Tipo 1 + 2
- Sección máxima del conductor flexible (hilo fino) 35
- Sección máxima del conductor sólido (sólido trenzado) 35
- Energía específica (W/R) -
- Número de polos 4
- Grado de protección (IP) IP20
- Tensión nominal AC 400
- Tensión nominal CC -
- Efecto de protección coordinado energéticamente con respecto al equipo terminal. -
- Dispositivo de protección contra sobrecorriente máximo conexión en paralelo (fusible) -
- Dispositivo de protección contra sobrecorriente máximo conexión en serie (fusible) -
- Tecnología de separación de voltaje por chispa Si
- Toma de voltaje protegida contra sobrecorriente -
- Configuración del sistema DC No
- Nivel de protección de voltaje L-N 1.5
- Configuración del sistema TN-C No
- Configuración del sistema TN No
- Configuración del sistema IT No
