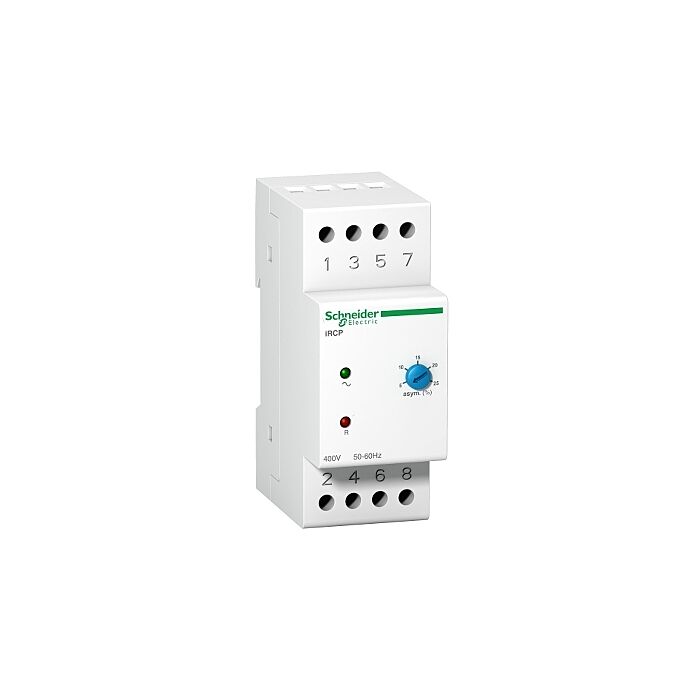

SCHNEIDER - A9E21180

Relé de control de fases; acti9 ircp; 1 a/c; 8 a; 400 v

Ref: 207524 - EAN: 3606480377495

RELE CONTROL IRCP FASE

Descripción

Este Acti9 iRCP es un relé de control de fase. El rango de medición de tensión es de 0,15 VCA a 10 VCA. Supervisa las fases y la presencia de tensión en las 3 fases de una fuente de alimentación de circuito de 3 fases. También indica cualquier pérdida o inversión de fase. Proporciona 1 contacto de cambio a prueba de fallos. El ajuste de los parámetros se realiza en el panel frontal mediante escala directa con un destornillador. Se puede utilizar, por ejemplo, para controlar la fuente de alimentación de un motor de 3 fases. La precisión de la visualización es de +/- 10 % de la escala completa. El retardo de tiempo en el disparo es de 0,3 s. La tensión de alimentación Uc es de 400 VCA +/- 15%. La frecuencia de funcionamiento es de 50 Hz o 60 Hz. La salida de la corriente de contacto de cambio es de 8 A por debajo de 250 V CA con cos phi igual a 1. En la cara frontal, el LED verde indica la presencia de tensión. El LED rojo indica un fallo. El consumo es de 3 VA. La potencia disipada es de 2 W. El ancho en pasos de 9 mm es de 4. El grado de protección es IP20. Las dimensiones son (An) 36 mm x (Al) 88,1 mm x (Pr) 65 mm. La temperatura de funcionamiento es de -5 °C a + 55 °C. La temperatura de almacenamiento es de -40 °C a +80 °C.
