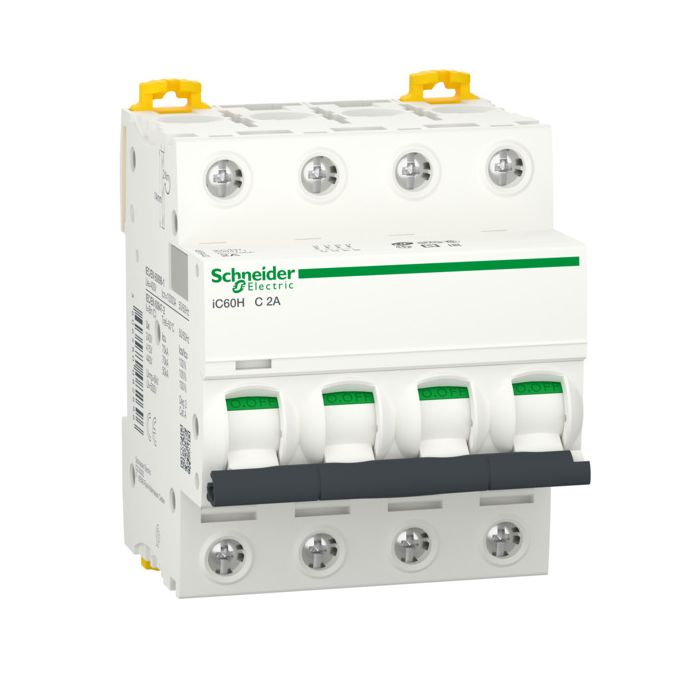

SCHNEIDER - A9F84402
Ref: 199275 - EAN: 3606480082696
Magnetotérmico, acti9 ic60h, 4p, 2 a, c curva, 10000 a (iec 60898-1), 70 ka (iec 60947-2)
MAGNETOT.iC60H 4P 2A CURVA-C
- Solicitar ayuda técnica
- Solicitar más información
Descripción
Este Acti9 iC60H es un disyuntor en miniatura multiestándar de baja tensión (MCB) con dos terminales de túnel. Es un interruptor automático 4P con 4 polos protegidos, corriente nominal 2A y curva de disparo C. La capacidad de corte nominal de cortocircuito alcanza los 70 kA a 220 V CA hasta 240 V CA conforme a la norma EN/IEC 60947-2 y 10000 A a 400 V CA conforme a la norma EN/IEC 60898-1. Cumple tanto con la norma industrial EN/IEC 60898-1 como con la norma residencial EN/IEC 60947-2. Este disyuntor en miniatura protege el circuito contra cortocircuitos y corriente de sobrecarga. Su exclusivo indicador VisiTrip reduce el tiempo de intervención al mostrar el circuito defectuoso. Su banda verde VisiSafe garantiza la apertura física de los contactos para permitir el mantenimiento aguas abajo. Su mecanismo de cierre rápido, independiente del funcionamiento manual, mejora su vida útil. Tiene una resistencia eléctrica de hasta 10.000 ciclos y una resistencia mecánica de hasta 20.000 ciclos. El voltaje de aislamiento nominal Ui es de 500VCA. Su clase de limitación 3 (de acuerdo con EN/IEC60898-1) mejora el costo de protección del circuito aguas abajo. El producto puede engancharse en un carril DIN. Su ancho es de 8 pasos de 9mm. El grado de contaminación es 3. La categoría de sobretensión es IV. El color del producto es blanco (RAL9003). Las dimensiones son (An.) 72mm x (Alt.) 85mm x (Prof.) 78,5mm. El peso es de 0,5 kg. Dispone de un grado de protección IP20 (según IEC/EN 60529) en sus terminales. La temperatura de funcionamiento es de -35°C a 70°C. La temperatura de almacenamiento es de -40°C a 85°C.
Características Técnicas
- Frecuencia 50
- Número de polos (total) 4
- Profundidad empotrada 44.5
- Sección de conductor conectable núcleo sólido 1
- A prueba de explosiones No
- Equipos adicionales posibles Si
- Tipo de voltaje AC/DC
- Capacidad de corte de cortocircuito nominal Icn EN 60898 a 230 V 10
- Capacidad de corte de cortocircuito nominal Icu IEC 60947-2 a 230 V 70
- Capacidad de corte de cortocircuito nominal Icu IEC 60947-2 a 400 V 70
- Conmutación concurrente del conductor neutro No
- Capacidad de corte de cortocircuito nominal Icn EN 60898 a 400 V 10
- Grado de protección (IP) IP20
- Tensión de impulso de resistencia nominal Uimp 6
- Característica de liberación C
- Pérdida de potencia 1.9
- Ancho en número de espacios modulares 4
- Número de polos protegidos 4
- Instalación empotrada No
- Temperatura ambiente durante el funcionamiento -35
