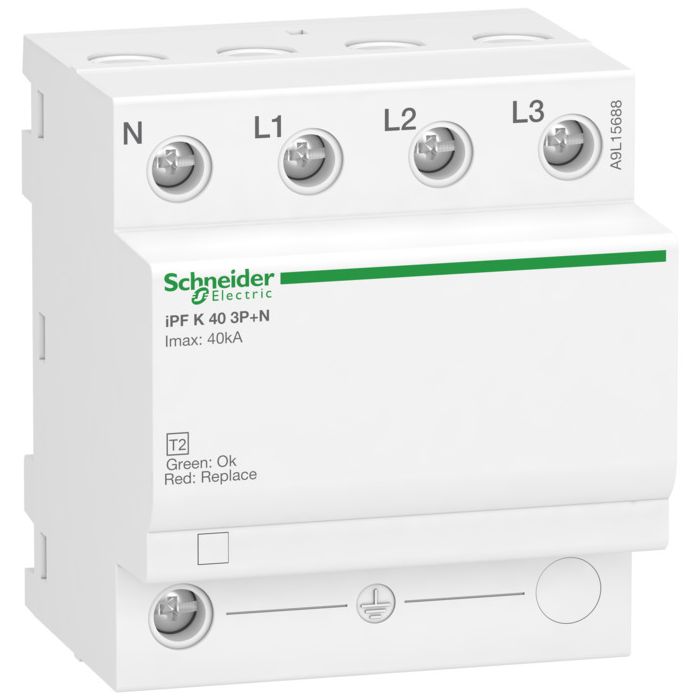

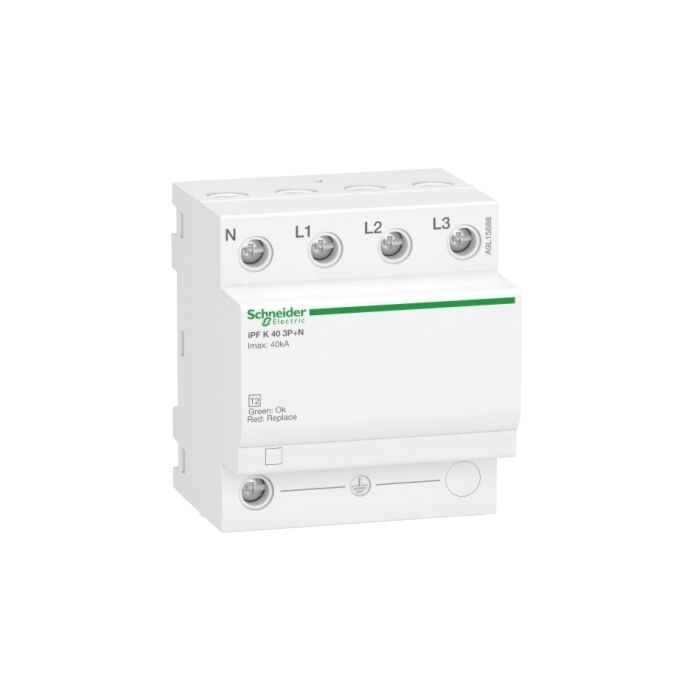

SCHNEIDER - A9L15688

Limitador de sobretensiones transitorias tipo 2; acti9 ipf k; 3p+n; 40 ka; 340v

Ref: 236816 - EAN: 3606480089879

LIMITADOR SBT.IPF K40 40KA 340V 3P+N

Descripción

Este producto Acti9 iPF K 40 es un disipador de sobretensiones modular. Protege instalaciones de 3P. La corriente máxima de descarga Imax es de 40 kA. La corriente nominal de descarga In es de 15 kA. La gama de disipadores de sobretensión multipolares de una sola pieza está adaptada para sistemas de tierra TT, TN-S, TN-C. Este disipador de sobretensión de protección entrante tipo 2 se recomienda para un nivel de riesgo alto. La tensión máxima de funcionamiento continuo de Uc en modo común (entre neutro y tierra) es de 260 VCA. La tensión máxima de funcionamiento continuo de Uc en modo diferencial (entre fase y neutro) es de 340 VCA. El nivel de protección de la tensión de subida es de 1,5 kV en modo común (entre neutro y tierra) y en modo diferencial (entre fase y neutro). El voltaje de funcionamiento nominal de Ue es de 230VAC o 400VAC +/- 10%. El color del producto es blanco (RAL9003). Las dimensiones son (An.) 72mm x (Alt.) 81mm x (Prof.) 69mm. El peso es de 420g. El grado de protección es IP20 e IP40 en gabinete modular. La temperatura de funcionamiento es de -25°C a 60°C. La temperatura de almacenamiento es de -40°C a 85°C. Este producto cumple con los estándares IEC 61643-11 y EN 61643-11.

Características Técnicas

Con contacto de señalización remota No
Tamaño de construcción espaciado modular de 4
Sección máxima del conductor flexible (hilo fino) 16
Sección máxima del conductor sólido (sólido trenzado) 25
Grado de protección (IP) IP20
Tensión nominal AC 400
Tensión nominal CC -
Dispositivo de protección contra sobrecorriente máximo conexión en paralelo (fusible) 40
Dispositivo de protección contra sobrecorriente máximo conexión en serie (fusible) 40
Protección integrada contra cortocircuitos No
Protección contra cortocircuitos integrada selectiva para fusible gG -
Libre de corriente de fuga No
Configuración del sistema DC No
Nivel de protección de voltaje L-N 1.5
Configuración del sistema TN-C No
Configuración del sistema TN No
Configuración del sistema IT No
Nivel de protección de voltaje N-PE 1.5
Tensión máxima en circuito fotovoltaico -
Tensión continua máxima AC 340
