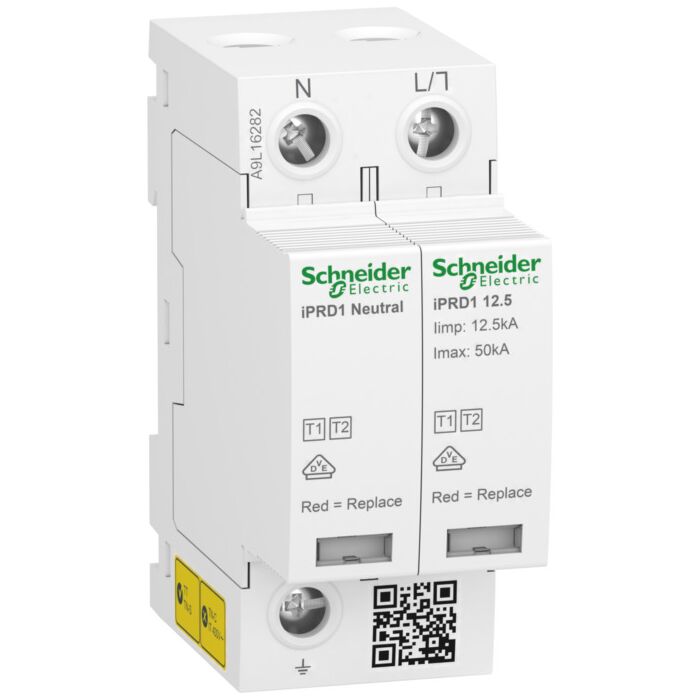

SCHNEIDER - A9L16282

Limitador de sobrtensiones transitorias tipo 1+2; acti9 iprd1; 1p+n; 12;5r; 350v

Ref: 317885 - EAN: 3606481490209
DIS.PROT.SBT.ACTI9 iPRD1 12.5r 1PN 350V

Descripción

Este limitador de sobretensiones Acti9 iPRD1 12.5r protege las instalaciones de edificios residenciales y comerciales pequeños 1P+N contra sobretensiones transitorias directas e indirectas. Este dispositivo tipo 1+2 autoprotegido por un interruptor automático integrado se recomienda para un alto nivel de riesgo en la placa de panel entrante. Ofrece informes remotos del mensaje cartucho debe cambiarse. Este limitador de sobretensiones precableado permite reemplazar rápidamente los cartuchos extraíbles cuando están dañados. Incorpora su desconector de fin de vida seguro. Este Acti9 iPRD1 12.5r es compatible con sistemas de tierra TT y TN-S. La capacidad de corte se asocia con Compact NSXm H TM80D y es de 70kA. La corriente máxima de descarga Imax es de 50kA. La corriente de descarga nominal In es de 20 kA. El voltaje de funcionamiento continuo máximo Uc en modo diferencial (entre fase y neutro) es de 350VCA. El voltaje máximo de funcionamiento continuo Uc en modo común es de 255 V CA entre neutral y tierra. El nivel de protección contra subida de tensión es de 1,5 kV tipo 1+2. La tensión de funcionamiento nominal Ue es de 230 V CA. La frecuencia de funcionamiento es de 50Hz. Las dimensiones son (An.) 36mm x (Alt.) 89mm x (Prof.) 69mm. La anchura en pasos de 9mm es de 4. El peso es de 290 g. El grado de protección es IP20 e IP40 en gabinete modular. La temperatura de funcionamiento es de -25°C a +60°C. La temperatura de almacenamiento es de -40°C a +80°C. Este producto cumple con las normas EN 61643-11 2012 e IEC 61643-11 2011.

Características Técnicas

  • Tecnología de separación de voltaje por chispa No
  • Nivel de protección contra sobretensiones 1.5
  • Clase de prueba Tipo 1 + 2
  • Tamaño de construcción espaciado modular de 4
  • Grado de protección (IP) IP20
  • Tensión nominal AC 230
  • Número de polos 2
  • Configuración del sistema IT No
  • Configuración del sistema TN No
  • Configuración del sistema TN-C No
  • Configuración del sistema TN-S Si
  • Configuración del sistema TT Si
  • Configuración del sistema otro No
  • Método de montaje Riel DIN (riel de sombrero) de 35 mm
  • Configuración del sistema TN-C-S No
  • Señalización en el dispositivo Óptico
  • Sección máxima del conductor sólido (sólido trenzado) 35
  • Sección máxima del conductor flexible (hilo fino) 25
  • Configuración del sistema DC No
  • Fusible de respaldo integrado No
