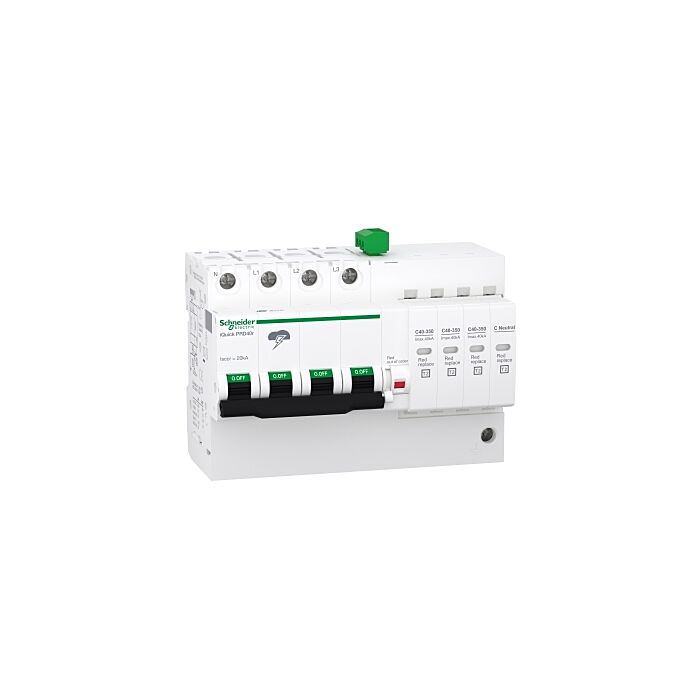

SCHNEIDER - A9L16294

Quick prd40r 3p+n

Ref: 199573 - EAN: 3606480387067

LIMITADOR SOBRETENSION QUICK PRD40R 3P+N

Descripción

Este limitador contra sobretensiones transitorias Acti 9 iQuick PRD40r protege instalaciones residenciales y de grandes edificios 3P+N contra sobretensiones transitorias indirectas. Este dispositivo de Tipo 2 autoprotegido por un interruptor automático integrado está recomendado para cuadros de distribución principal que presenten un riesgo elevado. Los limitadores contra sobretensiones transitorias con la indicación "r" disponen de un contacto de señalización a distancia: "sustituir el cartucho". Este limitador contra sobretensiones transitorias precableado permite la sustitución rápida de los cartuchos dañados. Incorpora su propio desconectador de seguridad de fin de vida útil. Su poder de corte integrado Isc es de 20 kA. Este Acti 9 iQuick PRD40r es compatible con sistemas de conexión a tierra TT y TN-S. Tiene una intensidad de descarga máxima Imax de 40 kA. Su intensidad de descarga nominal In es de 20 kA. La tensión máxima de funcionamiento continuo Uc en el modo diferencial DM (entre fase y neutro) es de 350 V CA. La tensión máxima de funcionamiento continuo Uc en el modo común CM (entre neutro y tierra) es de 264 V CA. El nivel de protección de tensión Up en el modo diferencial DM (entre fase y neutro) es inferior o igual a 2,5 kV. El nivel de protección de tensión Up en el modo común CM (entre neutro y tierra) es inferior o igual a 1,7 kV. La tensión nominal Un es de 230 V CA o 400 V CA. La frecuencia de funcionamiento es de 50 o 60 Hz. Sus dimensiones son 131,5 x 103,8 x 75,9 mm (An x Al x P) Su anchura en pasos de 9 mm es de 15. Pesa 850 g. La temperatura de funcionamiento es de -25 °C a +60 °C. La temperatura de almacenamiento es de -40 °C a +85 °C. El grado de protección es IP20. Este producto cumple las normas IEC/EN 60947-5-1 y EN 61643-11: 2012 Tipo 2 e IEC 61643-11: 2011 Tipo 2.

Características Técnicas

Con contacto de señalización remota Si
Tamaño de construcción Otro
Sección máxima del conductor flexible (hilo fino) 35
Sección máxima del conductor sólido (sólido trenzado) 35
Grado de protección (IP) IP20
Tensión nominal AC 400
Tensión nominal CC -
Dispositivo de protección contra sobrecorriente máximo conexión en paralelo (fusible) -
Dispositivo de protección contra sobrecorriente máximo conexión en serie (fusible) -
Protección integrada contra cortocircuitos Si
Protección contra cortocircuitos integrada selectiva para fusible gG -
Libre de corriente de fuga No
Configuración del sistema DC No
Nivel de protección de voltaje L-N 2.5
Configuración del sistema TN-C No
Configuración del sistema TN No
Configuración del sistema IT No
Nivel de protección de voltaje N-PE 1.5
Tensión máxima en circuito fotovoltaico -
Tensión continua máxima AC 350
