SCHNEIDER - A9L16617
Ref: 199596 - EAN: 3606480387173

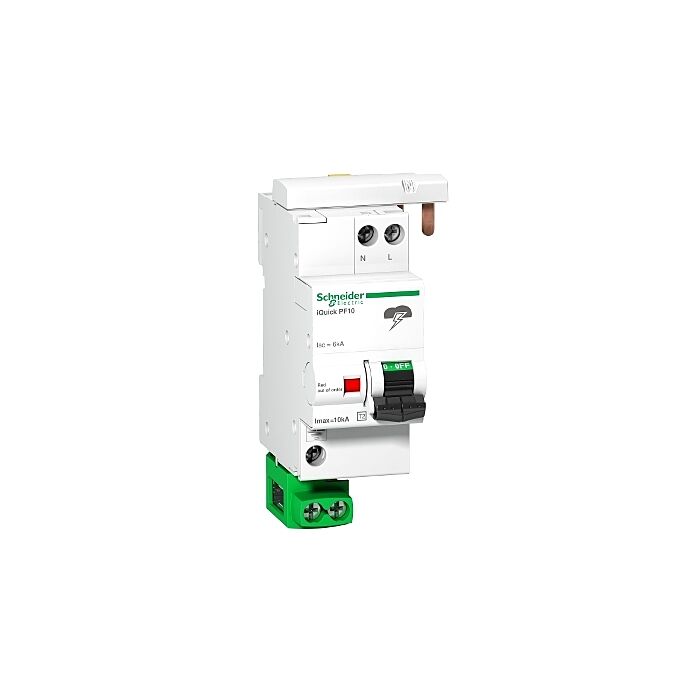

Limitador de sobretensiones transitorias; acti9 quick pf; 1p+n; 10 ka; tipo 2
LIMITADOR SBT.QUICK PF 10KA 1P+N
- Solicitar ayuda técnica
- Solicitar más información
Descripción
Este limitador de sobretensiones iQuick PF precableado protege las instalaciones 1P+N contra sobretensiones transitorias indirectas. La corriente de descarga máxima Imax es de 10 kA. La corriente de descarga nominal In es de 5 kA. Se recomienda este dispositivo de tipo 2 autoprotegido por interruptor automático integrado para un nivel de riesgo moderado en la placa del panel entrante. Incorpora un seccionador de final de vida útil y un bloque de terminales de conexión a tierra. El poder de corte integrado Isc es de 6 kA. Este Acti9 iQuick PF es compatible con los sistemas de conexión a tierra TT y TN-S. La tensión de funcionamiento continua máxima de Uc es de 275 V CA en modalidad diferencial (L/N) y en modalidad común (N/PE) . El nivel de protección de tensión ascendente es de 1,5 kV. Se suministra un terminal y un cable de 16 mm² montados para la conexión a la barra de tierra del envolvente. La tensión de servicio nominal Un es de 230 V CA. La frecuencia de funcionamiento es de 50 Hz o 60 Hz. Las dimensiones son (An.) 52 mm x (Al.) 109,8 mm x (Prof.) 73,9 mm. El ancho en pasos de 9 mm es de 4. El peso es de 370g. El grado de protección en una carcasa modular es IP20 e IP40. La temperatura de funcionamiento es de -25 a 60 °C. La temperatura de almacenamiento es de -40 °C a 85 °C. Este producto cumple las normas EN 61643-112012 e IEC 61643-112011.
Características Técnicas
- Con contacto de señalización remota No
- Tamaño de construcción espaciado de 2 módulos
- Sección máxima del conductor flexible (hilo fino) 16
- Sección máxima del conductor sólido (sólido trenzado) 25
- Grado de protección (IP) IP20
- Tensión nominal AC 230
- Tensión nominal CC -
- Dispositivo de protección contra sobrecorriente máximo conexión en paralelo (fusible) -
- Dispositivo de protección contra sobrecorriente máximo conexión en serie (fusible) -
- Protección integrada contra cortocircuitos Si
- Protección contra cortocircuitos integrada selectiva para fusible gG -
- Libre de corriente de fuga No
- Configuración del sistema DC No
- Nivel de protección de voltaje L-N 1.5
- Configuración del sistema TN-C No
- Configuración del sistema TN No
- Configuración del sistema IT No
- Nivel de protección de voltaje N-PE 1.5
- Tensión máxima en circuito fotovoltaico -
- Tensión continua máxima AC 275
