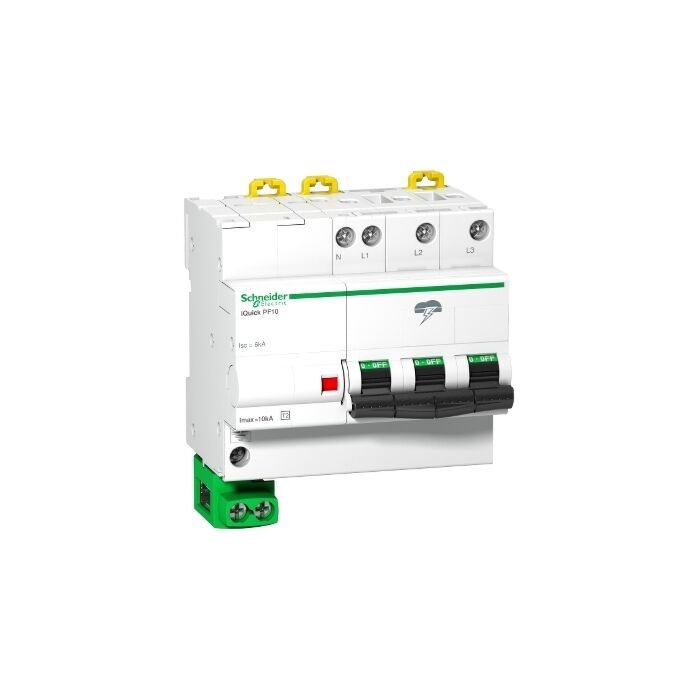

SCHNEIDER - A9L16618

Limitador de sobretensiones transitorias; acti9 quick pf; 3p+n; 10 ka; tipo 2

Ref: 199597 - EAN: 3606480387197

LIMITADOR SBT.QUICK PF 10KA 3P+N

Descripción

Este disipador de sobretensiones iQuick PF precableado protege las instalaciones 3P+N contra sobretensiones transitorias indirectas. La corriente máxima de descarga de Imax es de 20 kA. La corriente de descarga nominal In es de 20 kA. Este dispositivo tipo 2 autoprotegido por un disyuntor integrado se recomienda para un nivel de riesgo moderado en la placa del panel entrante. Incorpora su desconector de seguridad para el final de su vida útil y un bloque de terminales a tierra. Este Acti9 iQuick PF es compatible con los sistemas de tierra TT y TN-S. La tensión máxima de funcionamiento continuo de Uc es de 275VAC en modo diferencial (L/N) y en modo común (L/PE). El nivel de protección de tensión Up es de 1.5kV. Se suministra un terminal y un cable de 16mm² montados para la conexión a la barra de tierra del gabinete. La tensión de servicio sin clasificar es de 230VCA o 400VCA. La frecuencia de funcionamiento es de 50Hz o 60Hz. Las dimensiones son (An.) 88.4mm x (Alt.) 106.7mm x (Prof.) 74.1mm. La anchura es de 4 tramos de 9mm. El peso es de 370g. El grado de protección es IP20 e IP40 en gabinetes modulares. La temperatura de funcionamiento es de -25°C a 70°C. La temperatura de almacenamiento es de -40°C a 80°C. Este producto cumple con las normas EN 61643-11:2012 e IEC 61643-11:2011.

Características Técnicas

Con contacto de señalización remota No
Tamaño de construcción 5 espacios modulares
Sección máxima del conductor flexible (hilo fino) 16
Sección máxima del conductor sólido (sólido trenzado) 25
Grado de protección (IP) IP20
Tensión nominal AC 400
Tensión nominal CC -
Dispositivo de protección contra sobrecorriente máximo conexión en paralelo (fusible) -
Dispositivo de protección contra sobrecorriente máximo conexión en serie (fusible) -
Protección integrada contra cortocircuitos Si
Protección contra cortocircuitos integrada selectiva para fusible gG -
Libre de corriente de fuga No
Configuración del sistema DC No
Nivel de protección de voltaje L-N 1.5
Configuración del sistema TN-C No
Configuración del sistema TN No
Configuración del sistema IT No
Nivel de protección de voltaje N-PE 1.5
Tensión máxima en circuito fotovoltaico -
Tensión continua máxima AC 275
