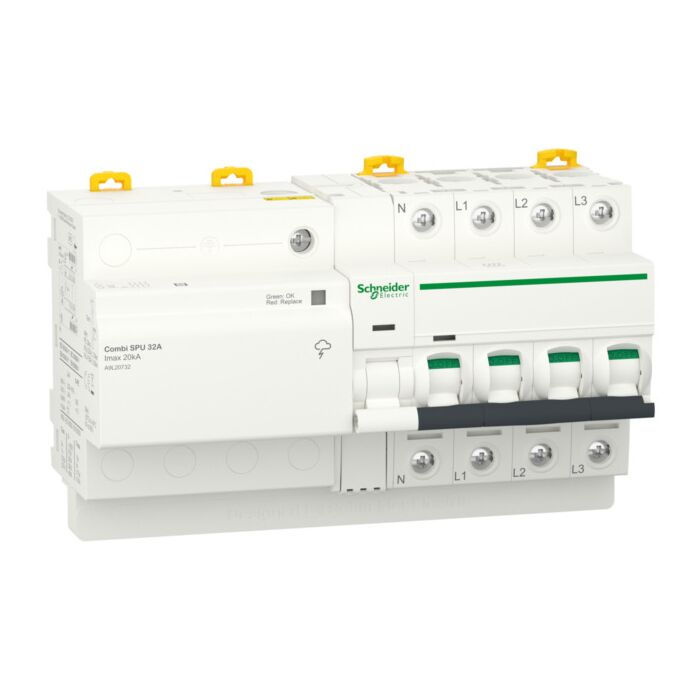

SCHNEIDER - A9L20732

Acti9 combi spu, interruptor automático con protección combinada contra sobretensiones, 3p + n, 32 a

Ref: 297305 - EAN: 3606481902719

DIS.PROT.SBT.ACTI9 COMBI SPU 3P+N 32A

Descripción

Este Acti9 Combi SPU es un disyuntor con protección de sobretensión integrada. Es un 3P+N con 1 polo protegido y la corriente nominal In es de 32A. Protege contra sobrevoltajes atmosféricos: flujo de sobretensiones transitorias a tierra, mientras asegura la continuidad del servicio. El interruptor automático C60 asociado brinda protección contra sobretensiones continuas: sobrecargas y cortocircuitos Esta unidad SPU combinada es compatible con el sistema de puesta a tierra TT. Se utiliza principalmente en los sectores residencial y terciario pequeño. Los supresores de transitorios tipo 2 se prueban con una onda de corriente de impulso de 8/20 s. La corriente máxima de descarga de Imax es de 20 kA. La corriente de descarga nominal In es de 5 kA. El voltaje máximo de funcionamiento continuo Uc en modo diferencial (entre fase y neutro) es de 340VCA. La tensión máxima de funcionamiento continuo de Uc en modo común es de 260 V CA entre neutro y tierra. El nivel de protección contra subida de tensión en modo diferencial (entre fase y neutro) es inferior o igual a 2,5 kV. El nivel de protección de Tensión Alta en el modo común es inferior o igual a 1.5kV entre neutro y tierra. El voltaje de servicio sin clasificación es de 400VAC. La frecuencia de funcionamiento es de 50Hz o 60Hz. Las dimensiones son (An.) 161mm x (Alt.) 76mm x (Prof.) 102mm. La anchura de los pasos de 9mm es 18. El peso es de 0,98 kg. El grado de protección es IP20 e IP40 en gabinetes modulares. La temperatura de funcionamiento es de -25°C a 55°C.

Características Técnicas

Libre de corriente de fuga No
Nivel de protección contra sobretensiones 1.5
Protección integrada contra cortocircuitos Si
Con contacto de señalización remota Si
Tamaño de construcción Otro
Tensión nominal AC 400
Grado de protección (IP) IP20
Corriente máxima de descarga de sobretensión (8/20) 20
Capacidad de ruptura de cortocircuito (Isccr) 10
Corriente de descarga nominal de sobretensión (8/20) 5
Número de conductores (sin puesta a tierra) 3
Configuración del sistema IT No
Configuración del sistema TN No
Configuración del sistema TN-C No
Configuración del sistema TN-S No
Configuración del sistema TT Si
Método de montaje Riel DIN (riel de sombrero) de 35 mm
Configuración del sistema otro No
Configuración del sistema TN-C-S No
Señalización en el dispositivo Óptico
