SCHNEIDER - A9L20763
Ref: 297306 - EAN: 3606481902740

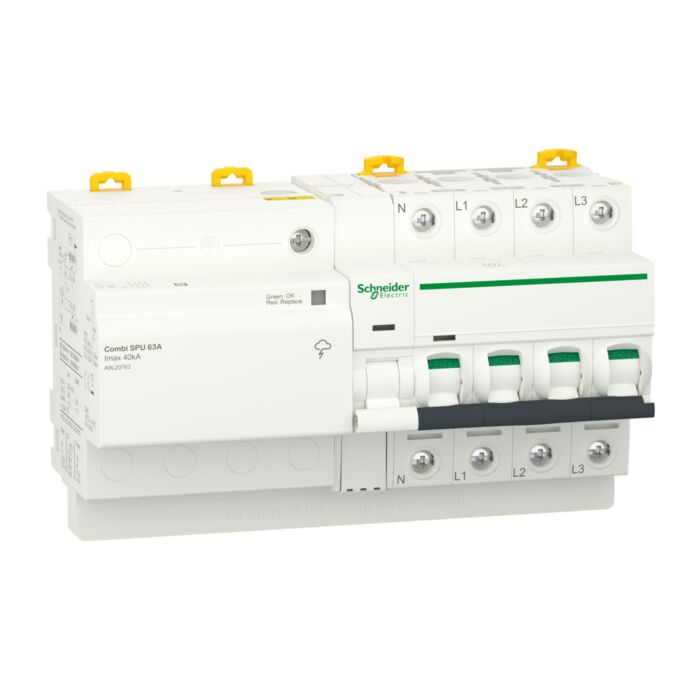

Acti9 combi spu, interruptor automático con protección combinada contra sobretensiones, 3p + n, 63 a
DIS.PROT.SBT.ACTI9 COMBI SPU 3P+N 63A
- Solicitar ayuda técnica
- Solicitar más información
Descripción
Este Acti9 Combi SPU es un disyuntor con protección de sobretensión integrada. Es un 3P+N con 1 polo protegido y la corriente nominal In es de 63A. Protege contra sobrevoltajes atmosféricos: flujo de sobretensiones transitorias a tierra, mientras asegura la continuidad del servicio. El interruptor automático C60 asociado brinda protección contra sobretensiones continuas: sobrecargas y cortocircuitos Esta unidad SPU combinada es compatible con el sistema de puesta a tierra TT. Se utiliza principalmente en los sectores residencial y terciario pequeño. Los supresores de transitorios tipo 2 se prueban con una onda de corriente de impulso de 8/20 s. La corriente máxima de descarga de Imax es de 40 kA. La corriente de descarga nominal In es de 15 kA. El voltaje máximo de funcionamiento continuo Uc en modo diferencial (entre fase y neutro) es de 340VCA. La tensión de funcionamento máxima continua Uc en modo común es de 260 VCA entre neutral y tierra. El nivel de protección contra subida de tensión en modo diferencial (entre fase y neutro) es inferior o igual a 1,5 kV. El nivel de protección contra subida de tensión en el modo común es inferior o igual a 1,5 kV entre neutral y fase. La tensión nominal de servicio Un es de 230 VCA. La frecuencia de funcionamiento es de 50Hz o 60Hz. Las dimensiones son (An.) 161mm x (Alt.) 76mm x (Prof.) 102mm. La anchura de los módulos de 9mm es 18. El peso es de 0,98 kg. El grado de protección es IP20 e IP40 en gabinetes modulares. La temperatura operacional es de -25°C a 55°C.
Características Técnicas
- Libre de corriente de fuga No
- Nivel de protección contra sobretensiones 1.5
- Protección integrada contra cortocircuitos Si
- Con contacto de señalización remota Si
- Tamaño de construcción Otro
- Tensión nominal AC 400
- Grado de protección (IP) IP20
- Corriente máxima de descarga de sobretensión (8/20) 40
- Capacidad de ruptura de cortocircuito (Isccr) 10
- Corriente de descarga nominal de sobretensión (8/20) 15
- Número de conductores (sin puesta a tierra) 3
- Configuración del sistema IT No
- Configuración del sistema TN No
- Configuración del sistema TN-C No
- Configuración del sistema TN-S No
- Configuración del sistema TT Si
- Método de montaje Riel DIN (riel de sombrero) de 35 mm
- Configuración del sistema otro No
- Configuración del sistema TN-C-S No
- Señalización en el dispositivo Óptico
