SCHNEIDER - A9L40281
Ref: 237718 - EAN: 3606480506673

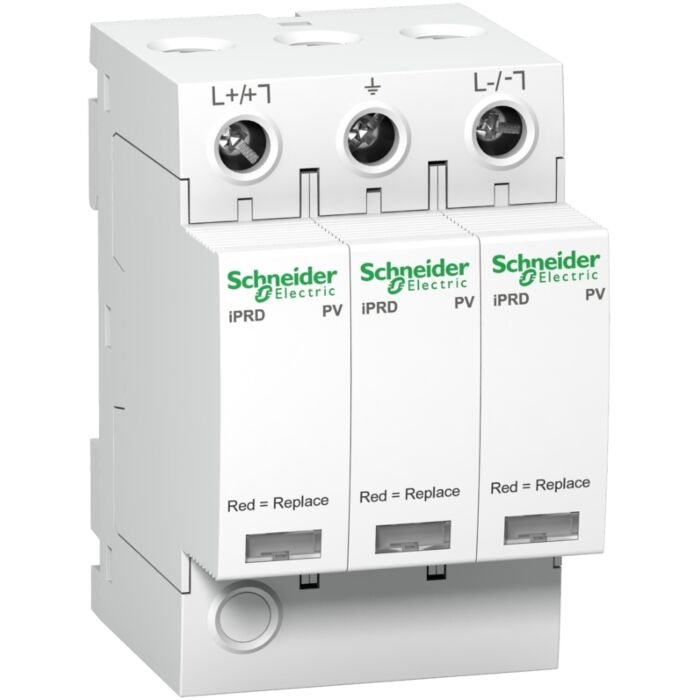

Limitador de sobretensiones para corriente continua iprd-dc 40r 2p 1.000 v dc
LIMITADOR SBT.IPRD40R 40KA 1000DC PV 2P
- Solicitar ayuda técnica
- Solicitar más información
Descripción
Estos limitadores de sobretensión de corriente continua Acti9 iPRD-DC 40r protegen instalaciones fotovoltaicas de 2P. Permite reemplazar rápidamente los cartuchos dañados. El poder de corte en cortocircuito Iscpv es de 200 A. La corriente de descarga ltotal es de 40 kA. La corriente de descarga nominal In es de 15 kA. Se recomienda este dispositivo tipo 2 para la protección contra la caída indirecta de rayos. Los limitadores de sobretensiones con indicación r tienen transferencia remota del cartucho de información a reemplazar. Puede girarse para permitir el ingreso de los cables de fase/neutro/tierra a través de la parte superior o inferior. La tensión máxima de funcionamiento continuo Uc es de 1000 VCC. El nivel de protección de subida es de 3,9 kV en modo diferencial y en modo común. Las dimensiones son (An.) 54 mm x (Alt.) 85 mm x (Prof.) 69 mm. La anchura en los lotes de 9mm es de 4. El peso es de 400g. El grado de protección es IP20 e IP40 en envolventes modulares. La temperatura de funcionamiento es de -25 °C a 60 °C. La temperatura de almacenamiento es de -40 °C a 85 °C. Este producto cumple con las normas UTE C 61470-51 y EN 50539-11:2013.
Características Técnicas
- Con contacto de señalización remota Si
- Tamaño de construcción espaciado modular 3
- Sección máxima del conductor flexible (hilo fino) 35
- Sección máxima del conductor sólido (sólido trenzado) 35
- Grado de protección (IP) IP20
- Tensión nominal AC -
- Tensión nominal CC 1000
- Dispositivo de protección contra sobrecorriente máximo conexión en paralelo (fusible) -
- Dispositivo de protección contra sobrecorriente máximo conexión en serie (fusible) -
- Protección integrada contra cortocircuitos No
- Protección contra cortocircuitos integrada selectiva para fusible gG -
- Libre de corriente de fuga No
- Configuración del sistema DC Si
- Nivel de protección de voltaje L-N 3.9
- Configuración del sistema TN-C No
- Configuración del sistema TN No
- Configuración del sistema IT No
- Nivel de protección de voltaje N-PE 3.9
- Tensión máxima en circuito fotovoltaico 1000
- Tensión continua máxima AC -
