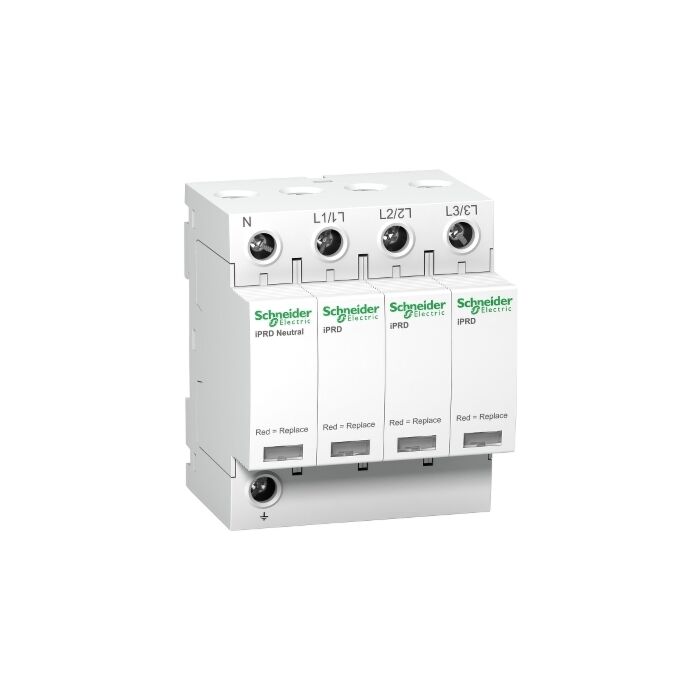

SCHNEIDER - A9L40600

Limitador de sobretensiones transitorias tipo 2; acti9 iprd40; 3p+n; 40 ka; 350v

Ref: 229340 - EAN: 3606480506383

LIMITADOR SBT.IPRD40 40KA 350V 3P+N

Descripción

Este limitador contra sobretensiones transitorias Acti 9 iPRD40 protege instalaciones 3P+N. Permite la sustitución rápida de los cartuchos dañados. Este dispositivo de Tipo 2 está recomendado para cuadros de distribución principal que presenten un riesgo elevado. Puede girarse para permitir que los cables de fase/neutro/tierra entren a través de la parte inferior o superior. El poder de corte Isc del interruptor automático asociado puede llegar a los 50 kA. Este Acti 9 iPRD40 es compatible con sistemas de conexión a tierra TT y TN-S. Tiene una intensidad de descarga máxima Imax de 40 kA. Su intensidad de descarga nominal In es de 15 kA. La tensión máxima de funcionamiento continuo Uc en el modo diferencial DM (entre fase y neutro) es de 350 V CA. La tensión máxima de funcionamiento continuo Uc en el modo común CM (entre neutro y tierra) es de 260 V CA. El nivel de protección de tensión Up en el modo diferencial DM (entre fase y neutro) es inferior o igual a 1,6 kV. El nivel de protección de tensión Up en el modo común CM y el modo diferencial DM es inferior o igual a 1,4 kV. La tensión nominal Un es de 230 V CA o 400 V CA. La frecuencia de funcionamiento es de 50 o 60 Hz. Sus dimensiones son 72 x 85 x 69 mm (An x Al x P). Su anchura en pasos de 9 mm es de 8. Pesa 450 g. La temperatura de funcionamiento es de -25 °C a +60 °C. La temperatura de almacenamiento es de -40 °C a +85 °C. El grado de protección es IP20. Pesa XX g. Este producto cumple las normas IEC 61643-11: 2011 y EN 61643-11: 2012 Tipo 2.

Características Técnicas

Con contacto de señalización remota No
Tamaño de construcción espaciado modular de 4
Sección máxima del conductor flexible (hilo fino) 35
Sección máxima del conductor sólido (sólido trenzado) 35
Grado de protección (IP) IP20
Tensión nominal AC 400
Tensión nominal CC -
Dispositivo de protección contra sobrecorriente máximo conexión en paralelo (fusible) 63
Dispositivo de protección contra sobrecorriente máximo conexión en serie (fusible) 80
Protección integrada contra cortocircuitos No
Protección contra cortocircuitos integrada selectiva para fusible gG -
Libre de corriente de fuga No
Configuración del sistema DC No
Nivel de protección de voltaje L-N 1.4
Configuración del sistema TN-C No
Configuración del sistema TN No
Configuración del sistema IT No
Nivel de protección de voltaje N-PE 1.4
Tensión máxima en circuito fotovoltaico -
Tensión continua máxima AC 350
