SCHNEIDER - A9XPK715

Repartidor vertical vdis 160 a 66 agujeros con cable incluido

Ref: 307546 - EAN: 3606482158689

REPARTIDOR VT.Acti9 VDIS CBL.3P+N 160A

Descripción

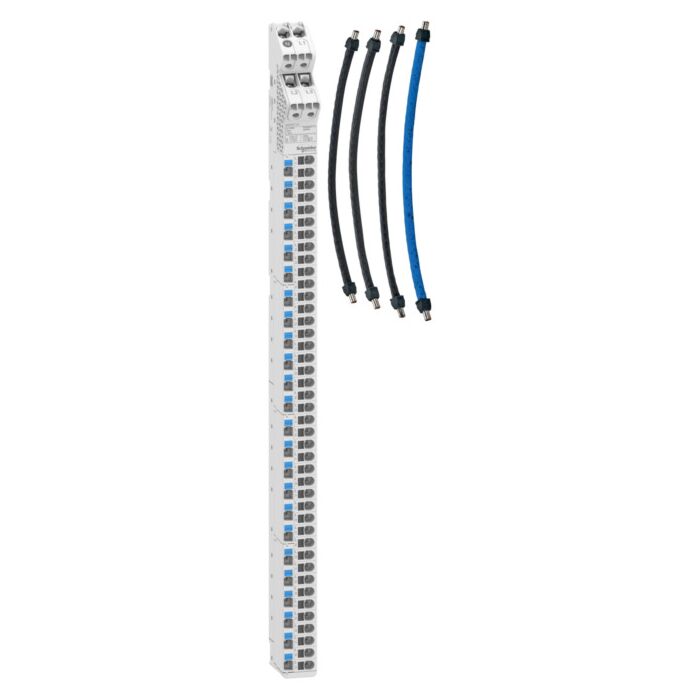

Este accesorio Acti9 VDIS es un bloque de distribución vertical. Se suministra con 4 cables flexibles de 380 mm. Está diseñado para 3P+N y tiene 66 salidas. Las salidas del bloque de distribución tienen 14 orificios para cada fase y 24 orificios para el neutro. Viene con terminales escalonadas para simplificar la conexión. La tensión nominal de aislamiento Ue es de 250VAC o 440VAC. La corriente nominal In es de hasta 160A. La tensión nominal de aislamiento Ui es de 500VAC. La frecuencia de funcionamiento es 50Hz o 60Hz. La tensión nominal de impulso Uimp es 6kV. La conexión de terminales tipo túnel permite el uso de cables de 10 mm² a 35 mm² para la alimentación. La conexión de terminal de resorte push-in permite la distribución de cables de cobre rígidos de 1,5 mm² a 10 mm². También admite cables de cobre trenzados de 4 mm² a 16 mm², y cables de cobre flexibles con o sin virola de 1,5 mm² a 16 mm². Se puede montar en carril DIN. Las dimensiones son (ancho) 95 mm x (alto) 730 mm x (profundidad) 53 mm. Su peso es 2,040kg.

Características Técnicas

Apropiado para conductores de hilo extra fino. Si
Apropiado para conductores de hilo fino sin terminal de cable. Si
Apropiado para conductores de hilo fino Si
Número de entradas 4
Número de salidas 66
Contacto seguro Si
Corriente nominal 160
Método de montaje raíl DIN
Tipo de conexión Sin tornillos
Número de polos 4
Altura 730
Útil para conductores trenzados Si
Profundidad 95
Apropiado para núcleos sólidos Si
Ancho 53
Sección del conductor salida 1.5
Sección de conductor entrada 10
Apto para conductores de hilo extra fino sin funda de terminal. No
