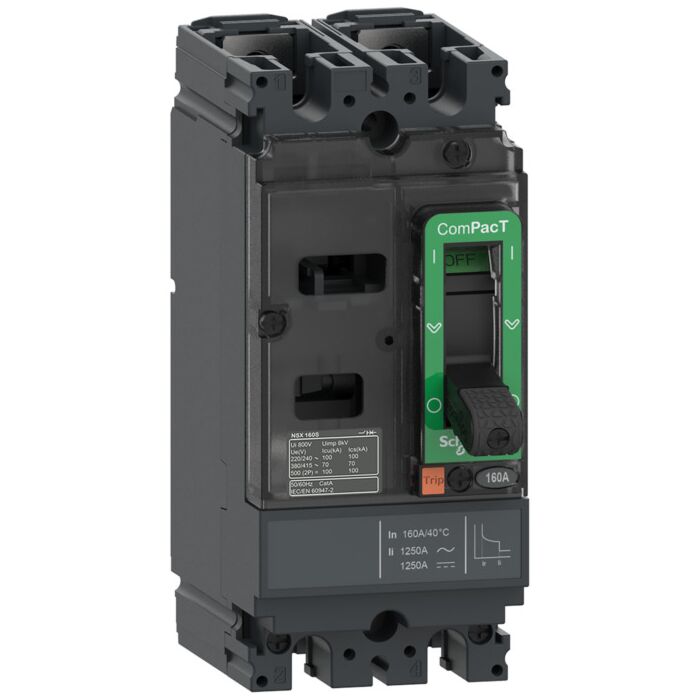

SCHNEIDER - C16M2TM160

Interruptor automatico compact nsx160m 40ka ac-dc 2p 160a tmd

Ref: 319454 - EAN: 3606481995933
BLOQUE CT.NSX160M 40kA AC-DC 2P 160A TMD

Descripción

ComPacT NSX 160M es un interruptor automático fijo completo de 2 polos diseñado para optimizar el espacio y el poder de corte. Es una opción óptima para todas las aplicaciones estándar y específicas. El poder de corte (Icu) es de 25 kA rms a 240 V CA 50/60 Hz. La tensión de funcionamiento es 277VAC 50 / 60Hz. Este producto incorpora una unidad de control magnetotérmica (TMD) de calibre 160 A. La unidad de control TMD proporciona una protección de sobrecarga térmica fija y una protección magnética fija. La dimensión es 161 mm x 70 mm x 86 mm (alto x ancho x profundo). Cumple con las normas internacionales (EN/IEC 60947), CCC, EAC y especificaciones marinas.

Características Técnicas

  • Tipo de conexión eléctrica del circuito principal Conexión atornillada
  • Número de contactos auxiliares como contacto conmutador. 0
  • Número de contactos auxiliares como contacto normalmente abierto 0
  • Número de contactos auxiliares como contacto normalmente cerrado 0
  • Rango de ajuste de liberación de cortocircuito no retardada 1250
  • Protección integrada contra fallos a tierra No
  • Construcción del dispositivo Dispositivo empotrado de técnica empotrada fija
  • Apto para montaje en riel DIN (riel tipo sombrero) No
  • Con liberación integrada por bajo voltaje No
  • Grado de protección (IP) IP40
  • Número de polos 2
  • Tensión nominal 690
  • Montaje opcional en riel DIN (riel en forma de sombrero) Si
  • Dispositivo completo con unidad de protección. Si
  • Con indicador apagado Si
  • Motor drive integrado No
  • Pérdida de potencia 27.9
  • Capacidad de corte de cortocircuito nominal lcu a 400 V 50 Hz 25
  • Ajuste de corriente de liberación por sobrecarga 128
  • Tipo de elemento de control Interruptor de palanca
