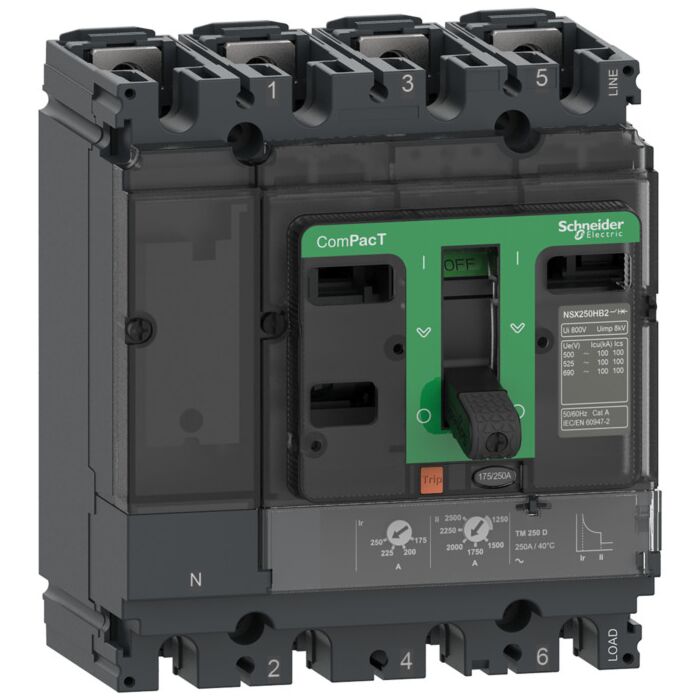

SCHNEIDER - C25F4TM250

Interruptor automatico compact nsx250f 36ka ac 4p4r 250a tmd

Ref: 297000 - EAN: 3606481997609
BLOQUE CT.NSX250F 36kA AC 4P4R 250A TMD

Descripción

Este ComPacT NSX250F es un interruptor automático fijo completo de 4 polos 4 relés diseñado para optimizar el espacio y el poder de corte. Es una opción óptima para todas las aplicaciones estándar y específicas. El poder de corte (lcu) es de 36 kA rms a 415 V CA 50/60Hz. La tensión de funcionamiento es 690VAC 50 / 60Hz. Este producto incorpora una unidad de control magnetotérmica (TMD) de calibre 250 A. La unidad de control TMD proporciona una protección de sobrecarga térmica regulable y una protección magnética fija. Esta versión de 4 polos (140 mm x 161 mm x 86 mm) se suministra con una amplia variedad de funciones y accesorios opcionales. Cumple con las normas internacionales (IEC 60947), CCC, EAC y especificaciones marinas. ComPacT NSX250F es parte de la arquitectura Schneider Electric EcoStruxure Power.

Características Técnicas

  • Tipo de conexión eléctrica del circuito principal Conexión atornillada
  • Número de contactos auxiliares como contacto conmutador. 0
  • Número de contactos auxiliares como contacto normalmente abierto 0
  • Número de contactos auxiliares como contacto normalmente cerrado 0
  • Rango de ajuste de liberación de cortocircuito no retardada 1250
  • Protección integrada contra fallos a tierra No
  • Construcción del dispositivo Dispositivo empotrado de técnica empotrada fija
  • Apto para montaje en riel DIN (riel tipo sombrero) No
  • Con liberación integrada por bajo voltaje No
  • Grado de protección (IP) IP40
  • Número de polos 4
  • Tensión nominal 690
  • Montaje opcional en riel DIN (riel en forma de sombrero) Si
  • Dispositivo completo con unidad de protección. Si
  • Con indicador apagado Si
  • Motor drive integrado No
  • Pérdida de potencia 75
  • Capacidad de corte de cortocircuito nominal lcu a 400 V 50 Hz 36
  • Ajuste de corriente de liberación por sobrecarga 175
  • Tipo de elemento de control Interruptor de palanca
