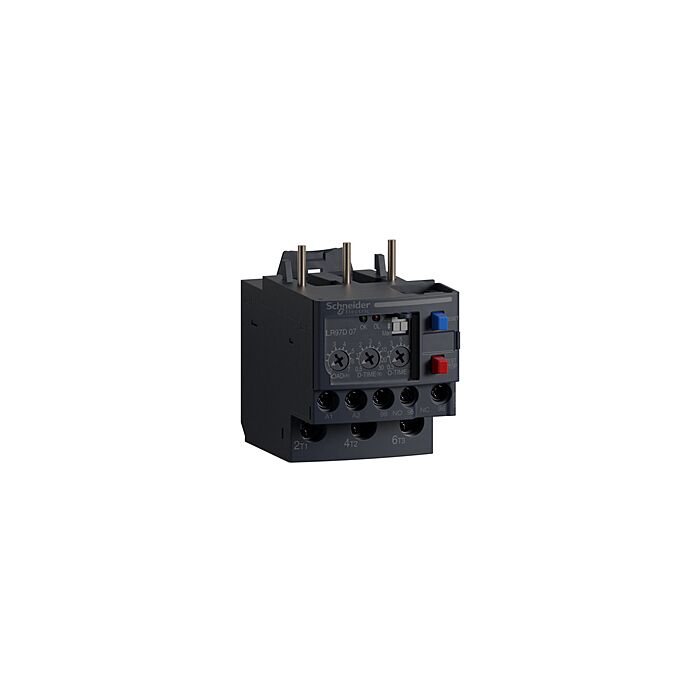

SCHNEIDER - LR97D07B

Relé electrónico 1,2/7a 24vca/cc

Ref: 210302 - EAN: 3389110575811

RELE SOBRECARGA 1,2-7A 24V AC/CC

Descripción

TeSys LR97D relé de sobrecarga electrónica, 7A/690V, para suministro con 24V AC/DC, para protección de motores con una corriente nominal de 1.2-6A. Proporciona 3 selecciones para ajustar la protección, LOAD (1,2-7 A) para el nivel de sobrecorriente, O-TIME (0,3-10seg) para la duración aceptable de la sobrecorriente, D-TIME (0,5-30seg) para la duración de arranque. Además, el dispositivo dispara cuando la corriente es superior a 3 x LOAD durante más de 0,5 segundos en estado estable y si falta una fase durante más de 3 segundos. Los ajustes también incluyen selectores para motores de 1 fase/3 fases y reinicio manual/automático, el dispositivo tiene un botón de reinicio, un botón de prueba/parada, 2 indicadores LED (arranque/disparo), 2 contactos auxiliares 1NO/NC para la señalización de fallas. Los ajustes pueden bloquearse sellando la tapa transparente. Para la conexión directa a las terminales inferiores de un contactor de 3 fases LC1D09-D38, con terminales de abrazadera de tornillo en la parte inferior, es posible el montaje separado del contactor usando el bloque de terminales LAD7B106 (solicitar por separado). Certificación de estándares múltiples (IEC, UL, CSA, CCC, EAC), RoHs/Reach que cumple con los estándares.
