SCHNEIDER - LVSSD824

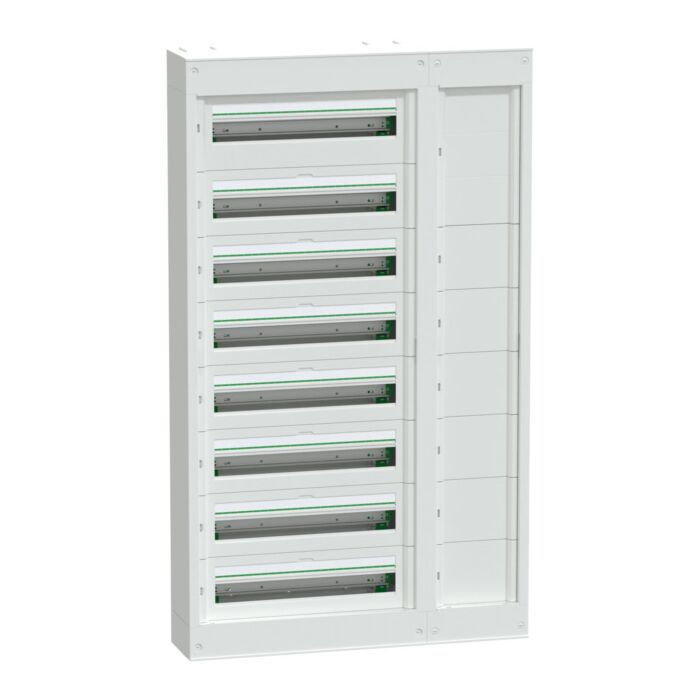

Envolvente prismaset s 24 módulos 8 filas con pasillo superfície

Ref: 303578 - EAN: 3606481077042

CAJA MDR.COND.PRISMASET S SUPF.8x24 MOD.

Descripción

Esta envolvente PrismaSeT S es una caja de distribución de superfície de 192 módulos con un conducto lateral a la izquierda o derecha. Esta envolvente de metal y plástico está compuesta por 8 filas de 24 módulos de 18mm. Puede alojar todo tipo de aparamenta modular. Dispone de un espacio mayor en la primera fila para alojar el disyuntor o interruptor NSXm 160. Equipado, si es necesario, con un módulo de protección diferencial. Destinada a la instalación en interiores y a los sectores residencial y terciario. Diseñada para los electricistas, aportando ergonomía y flexibilidad de instalación. Los cables pueden entrar por la parte superior o inferior de la envolvente mediante placas de entradas de cables extraíbles. Permite la entrada por cable, tubo o canaleta. Viene ya montada. El grado de protección es IP41, IK09 con puerta y IP30, IK08 sin puerta. Se puede instalar una puerta opcional sobre la cubierta. El color de la cara frontal es blanco (RAL 9003). Está equipada con 7 carriles DIN asimétricos desmontables que facilitan las operaciones de cableado y mantenimiento. Con 1 bloque de terminales, proporciona 96 salidas (12x25mm² + 84x4mm²). También puede alojar un distribuidor Acti9 VDIS. Se suministra con 8 protectores de etiquetas, 7 clips para cables, 8 placas modulares y 8 tiras de placas de obturadores. La clase de aislamiento eléctrico es clase II. La tensión nominal de aislamiento Ui es de 400V. La corriente nominal In es de hasta 160A. Categoría de sobretensión II. Cumple con las normas IEC 61439-1 y 3. Las dimensiones totales son (ancho) 820 mm x (alto) 1408 mm x (profundidad) 191 mm. Su peso es 34,640kg. La envolvente está hecha de metal y la parte frontal de tecnoplástico.

Características Técnicas

Tipo de recubrimiento Cubierta
Carcasa de material Acero
resistente a UV No
Número de filas 8
Cubierta/puerta transparente No
Grado de protección (IP) IP30
Puerta de paso de señal No
Profundidad 191
Color Blanco
Ancho 820
Ancho en número de espacios modulares 24
versión EMC No
Bloque de terminales de puesta a tierra Si
Bloque de terminales neutros No
número RAL 9003
Con placa de montaje No
raíl DIN Si
Con cerradura No
Método de montaje Montaje en superficie
Modelo de cubierta Con muesca
