SCHNEIDER - LVSST724
Ref: 303574 - EAN: 3606481077004

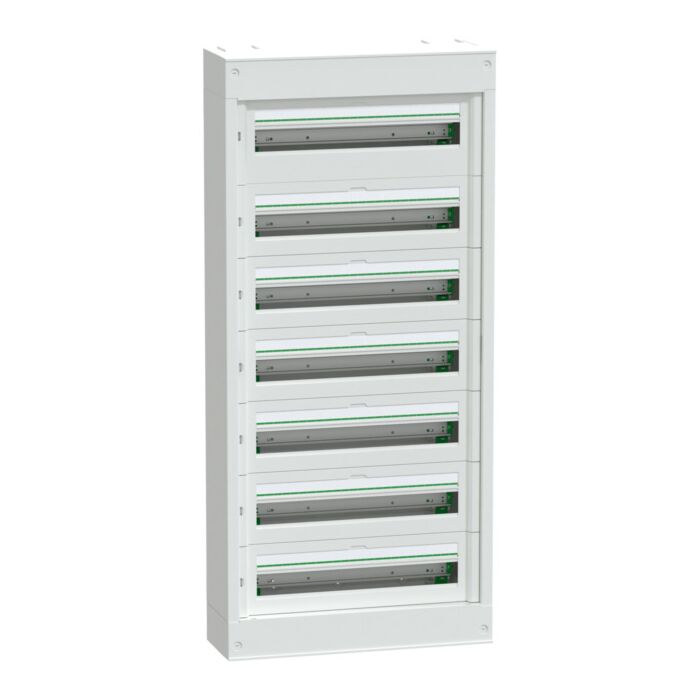

Envolvente prismaset s 24 módulos 7 filas superfície
CJ.MDR.PRISMASET S SUPF.7x24 MOD.1 REGL.
- Solicitar ayuda técnica
- Solicitar más información
Descripción
Esta envolvente PrismaSeT S es una caja de distribución de superfície de 168 módulos. Esta envolvente de metal y plástico está compuesta por 7 filas de 24 módulos de 18mm. Puede alojar todo tipo de aparamenta modular. Dispone de un espacio mayor en la primera fila para alojar el disyuntor o interruptor NSXm 160. Equipado, si es necesario, con un módulo de protección diferencial. Destinada a la instalación en interiores y a los sectores residencial y terciario. Diseñada para los electricistas, aportando ergonomía y flexibilidad de instalación. Los cables pueden entrar por la parte superior o inferior de la envolvente mediante placas de entradas de cables extraíbles. Permite la entrada por cable, tubo o canaleta. Viene ya montada. El grado de protección es IP41, IK09 con puerta y IP30, IK08 sin puerta. Se puede instalar una puerta opcional sobre la cubierta. El color de la cara frontal es blanco (RAL 9003). Está equipada con 7 carriles DIN asimétricos desmontables que facilitan las operaciones de cableado y mantenimiento. Con 1 bloque de terminales, proporciona 96 salidas (12x25mm² + 84x4mm²). También puede alojar un distribuidor Acti9 VDIS. Viene con 7 protectores de etiquetas, 6 clips para cables, 7 placas modulares y 7 tiras de placas de obturadores. La clase de aislamiento eléctrico es clase II. La tensión nominal de aislamiento Ui es de 400V. La corriente nominal In es de hasta 160A. Categoría de sobretensión II. Cumple con las normas IEC 61439-1 y 3. Las dimensiones totales son (ancho) 570 mm x (alto) 1258 mm x (profundidad) 191 mm. Su peso es 23,230kg. La envolvente está hecha de metal y la parte frontal de tecnoplástico.
Características Técnicas
- Tipo de recubrimiento Cubierta
- Carcasa de material Acero
- resistente a UV No
- Número de filas 7
- Cubierta/puerta transparente No
- Grado de protección (IP) IP30
- Puerta de paso de señal No
- Profundidad 191
- Color Blanco
- Ancho 570
- Ancho en número de espacios modulares 24
- versión EMC No
- Bloque de terminales de puesta a tierra Si
- Bloque de terminales neutros No
- número RAL 9003
- Con placa de montaje No
- raíl DIN Si
- Con cerradura No
- Método de montaje Montaje en superficie
- Modelo de cubierta Con muesca
