SCHNEIDER - METSEPM2220

Easylogic pm2220, medidor de potencia y energía, hasta 15 h, lcd, rs485, clase 1

Ref: 322653 - EAN: 3606480800177
MED.POT.EASYLOGIC VAF P & E RS485

Descripción

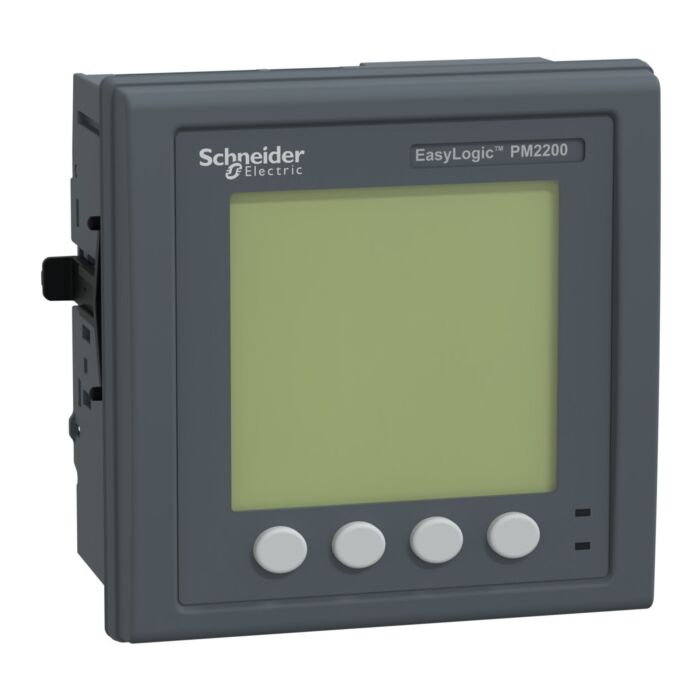

Este dispositivo es un medidor de potencia montado en panel o empotrado con un bisel de 96mm por 96mm y una pantalla LCD con retroiluminación de 128 por 128 píxeles. El medidor mide la energía activa según la clase de precisión Clase 1.0, de acuerdo con el estándar IEC 62053-21 con una tasa de muestreo de 64 muestras por ciclo. Capaz de medir los tres vectores de energía y energía como Activo, Aparente y Reactivo junto a Tensiones, Corriente, Frecuencia y Factor de Potencia. Más la distorsión armónica total y los armónicos individuales hasta el 15.º orden armónico. El medidor funcionará en frecuencia de red de 50Hz o 60Hz y acepta tensiones de alimentación de control universales que van desde 44 a 300 V de línea a tensiones neutras de CA o CC. La corriente nominal para este medidor es de entrada de 1A o 5A. soporta hasta 13 tipos diferentes de esquemas de cableado bajo tipos de configuración monofásica, bifásica o trifásica. El rango de tensión de medición entre fases es de 35 a 480 V línea a línea CA a 45 a 65 Hz mientras que es de 20 a 277 V entre línea y neutro. Tiene un puerto de comunicación RS485 a través del protocolo Modbus RTU. Las dimensiones del producto son las siguientes: ancho 3,78 pulg. (96 mm), profundidad 2,16 pulg. (54 mm), altura 3,78 pulg. (96 mm) y peso del producto 10,58 oz. (300 g).

Características Técnicas

  • Clase de precisión de energía reactiva según IEC 62053-23 Otro
  • Sección de conductor conectable núcleo sólido 0.82
  • Número de entradas digitales 0
  • Número de salidas digitales 0
  • Número de entradas analógicas 0
  • Número de salidas analógicas 0
  • Grado de protección (IP) lado frontal Otro
  • Ancho 96
  • Modelo Transformador de medida
  • Rango de medición para frecuencia 45
  • Con interfaz de comunicación KNX No
  • Corriente máxima (Imax) 12
  • Pantalla LCD
  • Con interfaz de comunicación RS-485 Si
  • Método de montaje Montaje frontal
  • Interfaz de comunicación M-Bus No
  • Pantalla remota No
  • Medida del árbol superior Si
  • Corriente nominal (In) 5
  • Protocolo de soporte para otros sistemas de bus No
