SCHNEIDER - R9L12610
Ref: 293821 - EAN: 3606481905468

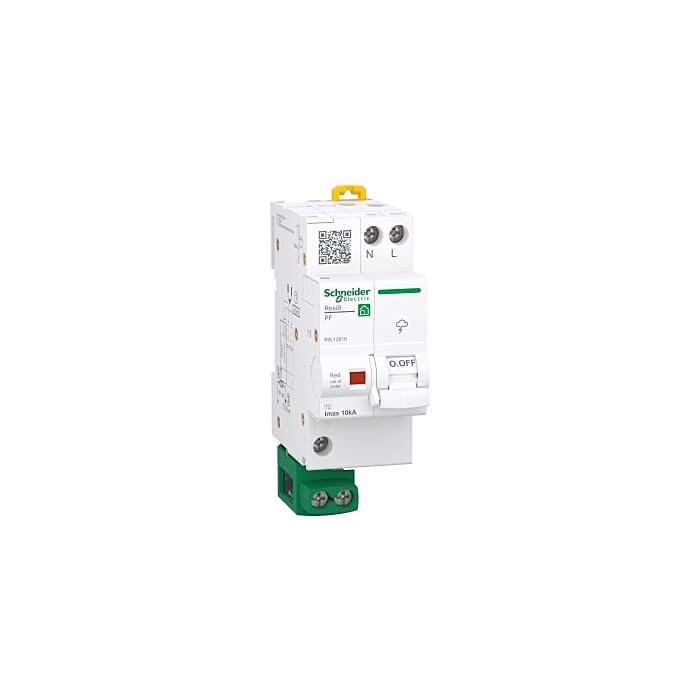

Limitador de sobretensiones transitorias; resi9; tipo 2; 1p + n; 10 ka
AUT.RESI9 QUICK PF 10kA 1P+N
- Solicitar ayuda técnica
- Solicitar más información
Descripción
Este producto es un limitador de sobretensiones modular Resi9 SPD. Garantiza la protección de los dispositivos electrónicos contra la destrucción por rayos. Se recomienda en edificios alimentados por líneas aéreas y protegidos También se recomienda en edificios protegidos por un pararrayos combinado con un limitador de sobretensiones de tipo 2. Es un limitador de sobretensiones 1P+N. La corriente de descarga nominal In es de 5 kA en modo diferencial y de 10 kA en modo común. La corriente de descarga nominal In es de 10 kA en modo diferencial y de 10 kA en modo común. La tensión nominal de funcionamiento de Ue es de 230 V CA. La tensión de funcionamiento continua máxima de Uc es de 275 V. El nivel de protección de tensión ascendente es de 1,5 kV. Puede montarse en un segmento DIN para realizar una instalación modular. Su anchura es de 4 parcelas de 9mm. Las dimensiones son (An.) 36 mm x (Al.) 109,7 mm x (Prof.) 72,1 mm. El color es blanco (RAL9003). Según la norma IEC 62262, el grado de protección es IK03. La temperatura de funcionamiento es de -5 a 40 °C. La temperatura de almacenamiento es de -40 °C a 85 °C. Este producto cumple las normas EN 61643-11 e IEC 61643-11.
Características Técnicas
- Con contacto de señalización remota No
- Tamaño de construcción espaciado de 2 módulos
- Sección máxima del conductor flexible (hilo fino) 16
- Sección máxima del conductor sólido (sólido trenzado) 25
- Grado de protección (IP) IP20
- Tensión nominal AC 230
- Tensión nominal CC -
- Dispositivo de protección contra sobrecorriente máximo conexión en paralelo (fusible) -
- Dispositivo de protección contra sobrecorriente máximo conexión en serie (fusible) -
- Protección integrada contra cortocircuitos No
- Protección contra cortocircuitos integrada selectiva para fusible gG -
- Libre de corriente de fuga No
- Configuración del sistema DC No
- Nivel de protección de voltaje L-N 1.5
- Configuración del sistema TN-C No
- Configuración del sistema TN No
- Configuración del sistema IT No
- Nivel de protección de voltaje N-PE 1.5
- Tensión máxima en circuito fotovoltaico -
- Tensión continua máxima AC 275
