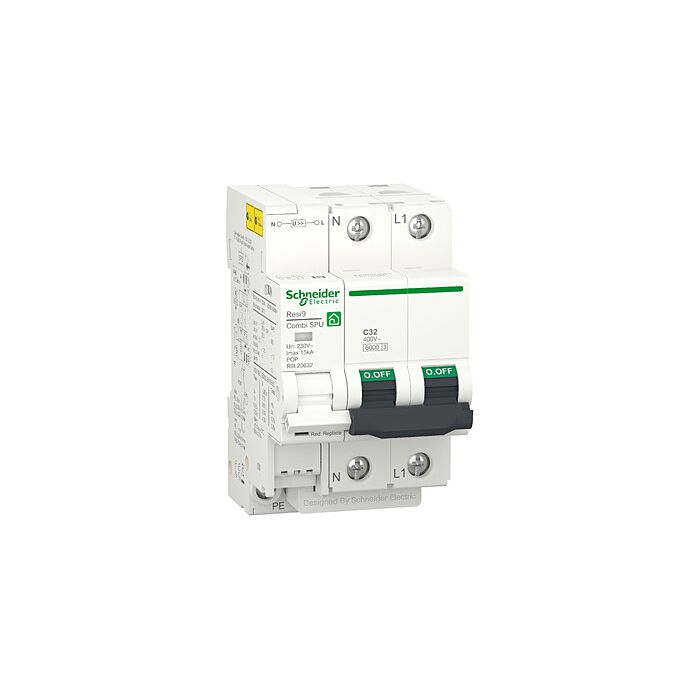

Limitador sobretensiones transitorias y permanentes iga; resi9 combi; 1p+n; 32 a

Ref: 294026 - EAN: 3606481902788

AUT.RESI9 COMBI SPU 1PN C 32A

Descripción

Esta SPU Combi Resi9 es un disyuntor con protección integrada de sobretensión. Es un 1P+N con 1 polo protegido y la corriente nominal In es de 32A. Protege contra sobrevoltajes atmosféricos: flujo de sobretensiones transitorias a tierra, mientras asegura la continuidad del servicio. El interruptor automático C60 asociado brinda protección contra sobretensiones continuas: sobrecargas y cortocircuitos Esta unidad SPU combinada es compatible con el sistema de puesta a tierra TT. Se utiliza principalmente en los sectores residencial y terciario pequeño. Los supresores de transitorios tipo 2 se prueban con una onda de corriente de impulso de 8/20 s. La corriente máxima de descarga de Imax es de 15 kA. La corriente de descarga nominal In es de 5 kA. El voltaje máximo de funcionamiento continuo Uc en modo diferencial (entre fase y neutro) es de 340VCA. La tensión máxima de funcionamiento continuo de Uc en modo común es de 260 V CA entre neutro y tierra. El nivel de protección contra subida de tensión en modo diferencial (entre fase y neutro) es inferior o igual a 2,5 kV. El nivel de protección de Tensión Alta en el modo común es inferior o igual a 1.5kV entre neutro y tierra. El voltaje de servicio sin clasificación es de 230VAC. La frecuencia de funcionamiento es de 50Hz o 60Hz. Las dimensiones son (An.) 54mm x (Alt.) 74mm x (Prof.) 93mm. La anchura en los lotes de 9mm es de 6. El peso es de 0,33 kg. El grado de protección es IP20 e IP40 en gabinetes modulares. La temperatura de funcionamiento es de -25°C a 55°C.

Características Técnicas

Con contacto de señalización remota Si
Tamaño de construcción 5 espacios modulares
Sección máxima del conductor flexible (hilo fino) 16
Sección máxima del conductor sólido (sólido trenzado) 25
Grado de protección (IP) IP20
Tensión nominal AC 230
Tensión nominal CC -
Dispositivo de protección contra sobrecorriente máximo conexión en paralelo (fusible) -
Dispositivo de protección contra sobrecorriente máximo conexión en serie (fusible) -
Protección integrada contra cortocircuitos Si
Protección contra cortocircuitos integrada selectiva para fusible gG -
Libre de corriente de fuga No
Configuración del sistema DC No
Nivel de protección de voltaje L-N 1.5
Configuración del sistema TN-C No
Configuración del sistema TN No
Configuración del sistema IT No
Nivel de protección de voltaje N-PE 1.5
Tensión máxima en circuito fotovoltaico -
Tensión continua máxima AC 340
