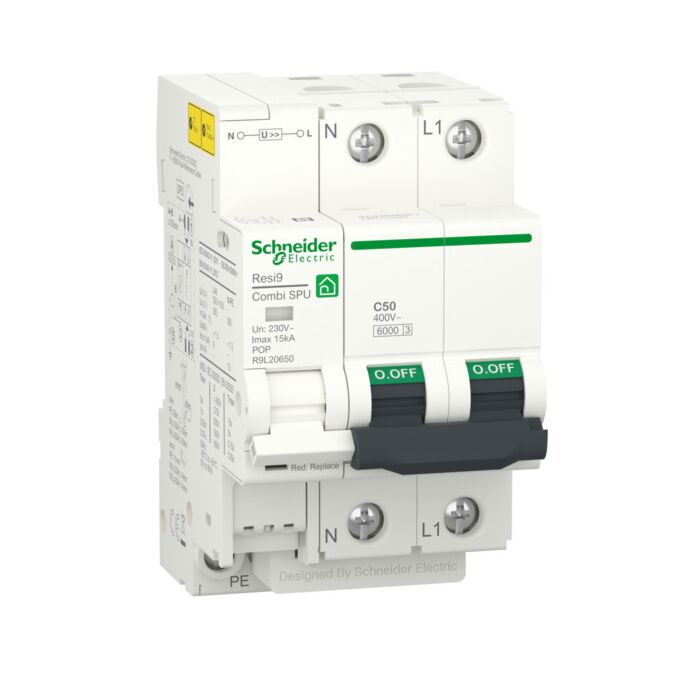

SCHNEIDER - R9L20650
Ref: 297296 - EAN: 3606481902801
Limitador sobretensiones transitorias y permanentes iga; resi9 combi; 1p+n; 50 a
AUT.RESI9 COMBI SPU 1PN C 50A
- Solicitar ayuda técnica
- Solicitar más información
Descripción
Esta SPU Combi Resi9 es un disyuntor con protección integrada de sobretensión. Es un 1P+N con 1 polo protegido y la corriente nominal In es de 50A. Protege contra sobrevoltajes atmosféricos: flujo de sobretensiones transitorias a tierra, mientras asegura la continuidad del servicio. El interruptor automático C60 asociado brinda protección contra sobretensiones continuas: sobrecargas y cortocircuitos Esta unidad SPU combinada es compatible con el sistema de puesta a tierra TT. Se utiliza principalmente en los sectores residencial y terciario pequeño. Los supresores de transitorios tipo 2 se prueban con una onda de corriente de impulso de 8/20 s. La corriente máxima de descarga de Imax es de 15 kA. La corriente de descarga nominal In es de 5 kA. El voltaje máximo de funcionamiento continuo Uc en modo diferencial (entre fase y neutro) es de 340VCA. La tensión máxima de funcionamiento continuo de Uc en modo común es de 260 V CA entre neutro y tierra. El nivel de protección contra subida de tensión en modo diferencial (entre fase y neutro) es inferior o igual a 2,5 kV. El nivel de protección de Tensión Alta en el modo común es inferior o igual a 1.5kV entre neutro y tierra. El voltaje de servicio sin clasificación es de 230VAC. La frecuencia de funcionamiento es de 50Hz o 60Hz. Las dimensiones son (An.) 54mm x (Alt.) 74mm x (Prof.) 93mm. La anchura en los lotes de 9mm es de 6. El peso es de 0,33 kg. El grado de protección es IP20 e IP40 en gabinetes modulares. La temperatura de funcionamiento es de -25°C a 55°C.
Características Técnicas
- Libre de corriente de fuga No
- Nivel de protección contra sobretensiones 1.5
- Protección integrada contra cortocircuitos Si
- Con contacto de señalización remota Si
- Tamaño de construcción 5 espacios modulares
- Tensión nominal AC 230
- Grado de protección (IP) IP20
- Corriente máxima de descarga de sobretensión (8/20) 15
- Capacidad de ruptura de cortocircuito (Isccr) 6
- Corriente de descarga nominal de sobretensión (8/20) 5
- Número de conductores (sin puesta a tierra) 1
- Configuración del sistema IT No
- Configuración del sistema TN No
- Configuración del sistema TN-C No
- Configuración del sistema TN-S No
- Configuración del sistema TT Si
- Método de montaje Riel DIN (riel de sombrero) de 35 mm
- Configuración del sistema otro No
- Configuración del sistema TN-C-S No
- Señalización en el dispositivo Óptico
