ABB - 1SDA071595R1
Ref: 331796 - EAN: 8015644754457
E2.2s 1250 ekip touch lsi 4p f hr

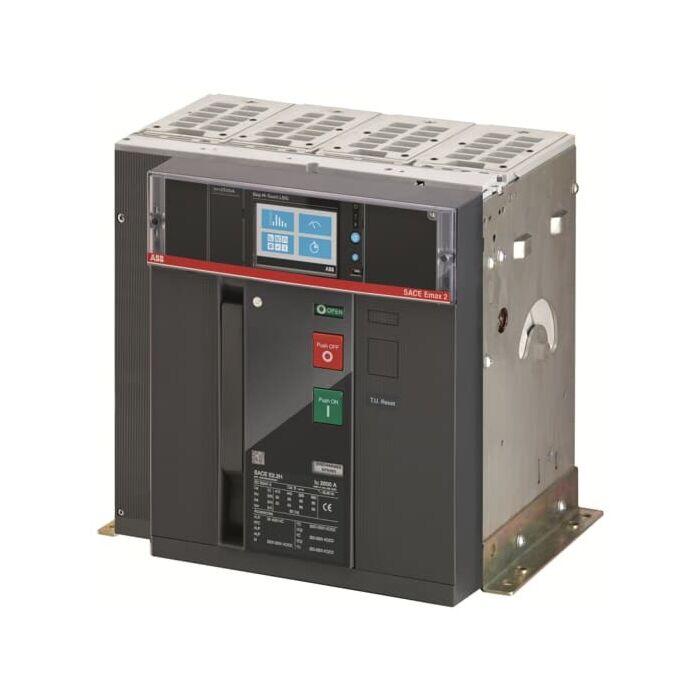

E2.2S 1250 Ekip Touch LSI 4p F HR
- Solicitar ayuda técnica
- Solicitar más información
Descripción
La referencia 1SDA071595R1 está relacionada con Interruptores de baja tensión, tratándose de un/una Interruptor para protección de transformadores, generadores y sistemas. Sus características técnicas son:
Intensidad nominal permanente Iu: 1250 A. Construcción del dispositivo: Técnica integrada fija para dispositivo integrado. Ajuste actual de liberación de sobrecarga: 1250 A. Tipo de conexión del circuito de corriente principal: Conexión de tornillo. Ejecución del elemento accionador: Botón pulsador. Número de contactos auxiliares como contacto de cambio: 4. Accionamiento motorizado opcional. Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V: 85 kA. Rango de ajuste de liberación instantánea de cortocircuito: 1875.0 A. Con alarma activada. Posición de la conexión para el circuito principal de tensión: Detrás. Ajuste actual de liberación de sobrecarga: 500.0 A. Rango de ajuste de liberación retardada de cortocircuito a corto plazo: 12500 A. Número de polos: 4. Rango de ajuste de liberación instantánea de cortocircuito: 18750 A. Grado de protección (IP): IP30. Tensión nominal: 690 V. Aparato completo con dispositivo de protección. Rango de ajuste de liberación retardada de cortocircuito a corto plazo: 750.0 A.
Características Técnicas
- Corriente permanente nominal Iu 1250
- Tensión nominal 690
- Capacidad de corte de cortocircuito nominal lcu a 400 V 50 Hz 85
- Ajuste de corriente de liberación por sobrecarga 1250
- Rango de ajuste de liberación de cortocircuito retardada a corto plazo. 12500
- Rango de ajuste de liberación de cortocircuito no retardada 1875.0
- Protección integrada contra fallos a tierra No
- Tipo de conexión eléctrica del circuito principal Conexión de perno
- Construcción del dispositivo Dispositivo empotrado de técnica empotrada fija
- Apto para montaje en riel DIN (riel tipo sombrero) No
- Montaje opcional en riel DIN (riel en forma de sombrero) No
- Número de contactos auxiliares como contacto normalmente cerrado 0
- Número de contactos auxiliares como contacto normalmente abierto 0
- Número de contactos auxiliares como contacto conmutador. 4
- Con indicador apagado Si
- Con liberación integrada por bajo voltaje No
- Número de polos 4
- Posición de conexión para el circuito de corriente principal Lado posterior
- Tipo de elemento de control Botón pulsador
- Dispositivo completo con unidad de protección. Si
