ABB - 1SDA072975R1
Ref: 329947 - EAN: 8015644768256

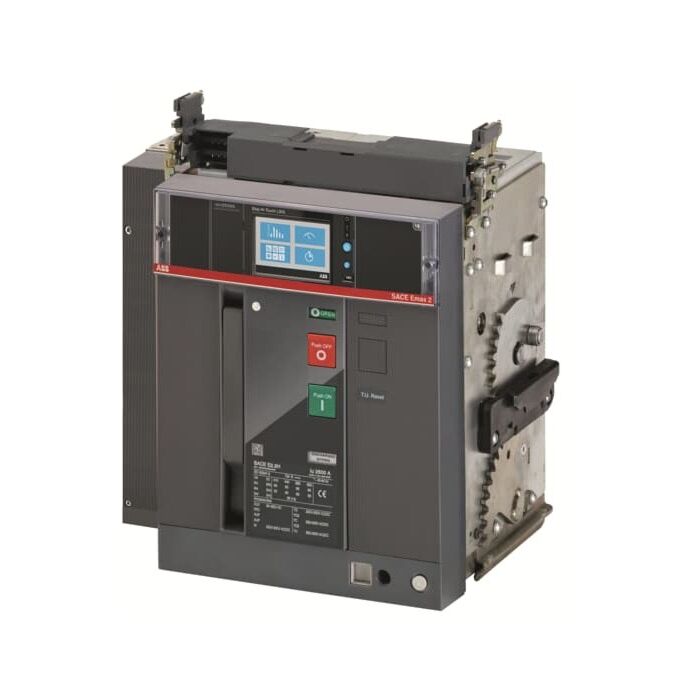

E2.2n 1600 ekip touch lsi 4p w mp
E2.2N 1600 Ekip Touch LSI 4p WMP
- Solicitar ayuda técnica
- Solicitar más información
Descripción
La referencia 1SDA072975R1 está relacionada con Interruptores de baja tensión, tratándose de un/una Interruptor para protección de transformadores, generadores y sistemas. Sus características técnicas son:
Intensidad nominal permanente Iu: 1600 A. Ejecución del elemento accionador: Botón pulsador. Número de contactos auxiliares como contacto de cambio: 4. Accionamiento motorizado opcional. Posición de la conexión para el circuito principal de tensión: Conexión a través de parte de chasis separada. Con alarma activada. Ajuste actual de liberación de sobrecarga: 640.0 A. Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V: 66 kA. Ajuste actual de liberación de sobrecarga: 1600 A. Construcción del dispositivo: Técnica de deslizamiento para dispositivo integrado. Tipo de conexión del circuito de corriente principal: Conexión a través de parte de chasis separada. Rango de ajuste de liberación retardada de cortocircuito a corto plazo: 960.0 A. Número de polos: 4. Rango de ajuste de liberación instantánea de cortocircuito: 2400.0 A. Grado de protección (IP): IP30. Rango de ajuste de liberación instantánea de cortocircuito: 24000 A. Tensión nominal: 690 V. Aparato completo con dispositivo de protección. Rango de ajuste de liberación retardada de cortocircuito a corto plazo: 16000 A.
Características Técnicas
- Corriente permanente nominal Iu 1600
- Tensión nominal 690
- Capacidad de corte de cortocircuito nominal lcu a 400 V 50 Hz 66
- Ajuste de corriente de liberación por sobrecarga 1600
- Rango de ajuste de liberación de cortocircuito retardada a corto plazo. 16000
- Rango de ajuste de liberación de cortocircuito no retardada 2400.0
- Protección integrada contra fallos a tierra No
- Tipo de conexión eléctrica del circuito principal Conexión en parte de chasis separado
- Construcción del dispositivo Técnica de deslizamiento de dispositivo empotrado (extraíble)
- Apto para montaje en riel DIN (riel tipo sombrero) No
- Montaje opcional en riel DIN (riel en forma de sombrero) No
- Número de contactos auxiliares como contacto normalmente cerrado 0
- Número de contactos auxiliares como contacto normalmente abierto 0
- Número de contactos auxiliares como contacto conmutador. 4
- Con indicador apagado Si
- Con liberación integrada por bajo voltaje No
- Número de polos 4
- Posición de conexión para el circuito de corriente principal Conexión en parte de chasis separado
- Tipo de elemento de control Botón pulsador
- Dispositivo completo con unidad de protección. Si
