ABB - 1SDA100395R1
Ref: 324328 - EAN: 8056221004725

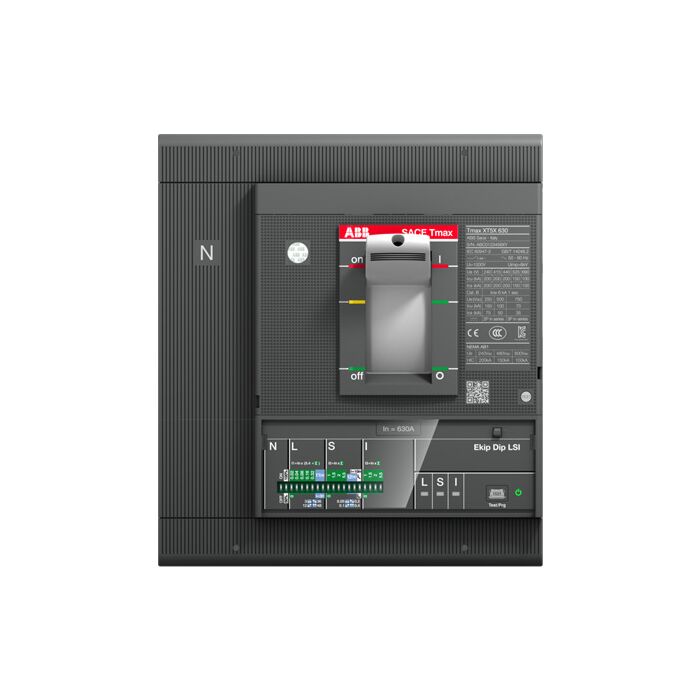

Xt5n 400 ekip dip ls/i in=320 4p f f
XT5N 400 Ekip Dip LS/I In=320 4p F F
- Solicitar ayuda técnica
- Solicitar más información
Descripción
La referencia 1SDA100395R1 está relacionada con Interruptores de baja tensión, tratándose de un/una Interruptor para protección de transformadores, generadores y sistemas. Sus características técnicas son:
Construcción del dispositivo: Técnica integrada fija para dispositivo integrado. Rango de ajuste de liberación instantánea de cortocircuito: 320 A. Ejecución del elemento accionador: Maneta. Rango de ajuste de liberación instantánea de cortocircuito: 3200 A. Tipo de conexión del circuito de corriente principal: Conexión de tornillo. Número de polos: 4. Rango de ajuste de liberación retardada de cortocircuito a corto plazo: 3200 A. Tensión nominal: 690 V. Intensidad nominal permanente Iu: 320 A. Posición de la conexión para el circuito principal de tensión: Parte frontal. Ajuste actual de liberación de sobrecarga: 128.0 A. Rango de ajuste de liberación retardada de cortocircuito a corto plazo: 320 A. Ajuste actual de liberación de sobrecarga: 320 A. Aparato completo con dispositivo de protección. Accionamiento motorizado opcional. Grado de protección (IP): IP20.
Características Técnicas
- Corriente permanente nominal Iu 320
- Tensión nominal 690
- Ajuste de corriente de liberación por sobrecarga 128.0
- Rango de ajuste de liberación de cortocircuito retardada a corto plazo. 320
- Rango de ajuste de liberación de cortocircuito no retardada 320
- Protección integrada contra fallos a tierra No
- Tipo de conexión eléctrica del circuito principal Conexión de perno
- Construcción del dispositivo Dispositivo empotrado de técnica empotrada fija
- Apto para montaje en riel DIN (riel tipo sombrero) No
- Montaje opcional en riel DIN (riel en forma de sombrero) No
- Número de contactos auxiliares como contacto normalmente cerrado 0
- Número de contactos auxiliares como contacto normalmente abierto 0
- Número de contactos auxiliares como contacto conmutador. 0
- Con indicador apagado No
- Con liberación integrada por bajo voltaje No
- Número de polos 4
- Posición de conexión para el circuito de corriente principal Lado frontal
- Tipo de elemento de control Interruptor de palanca
- Dispositivo completo con unidad de protección. Si
- Motor drive integrado No
