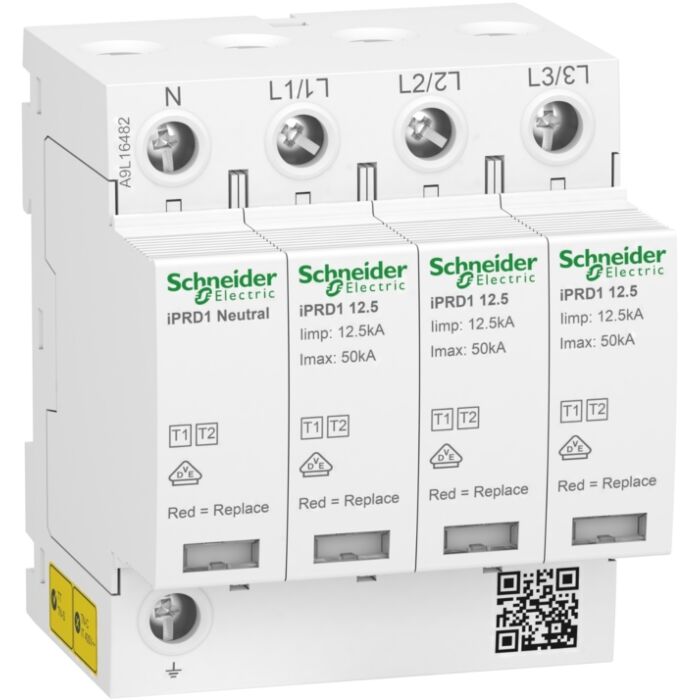

SCHNEIDER - A9L16482
Ref: 290452 - EAN: 3606481490223
Limitador de sobrtensiones transitorias tipo 1+2; acti9 iprd1; 3p+n; 12;5r; 350v
LIMITADOR SBT.Acti9 iPRD1 12.5r 3PN 350V
- Solicitar ayuda técnica
- Solicitar más información
Descripción
Este limitador de sobretensiones Acti9 iPRD1 12.5r protege las instalaciones de edificios residenciales y comerciales pequeños 3P+N contra sobretensiones transitorias directas e indirectas. Este dispositivo tipo 1+2 autoprotegido por un interruptor automático integrado se recomienda para un alto nivel de riesgo en la placa de panel entrante. Ofrece informes remotos del mensaje cartucho debe cambiarse. Este limitador de sobretensiones precableado permite reemplazar rápidamente los cartuchos extraíbles cuando están dañados. Incorpora su desconector de fin de vida seguro. Este Acti9 iPRD1 12.5r es compatible con sistemas de tierra TT y TN-S. La capacidad de corte se asocia con Compact NSXm H TM80D y es de 70kA. La corriente máxima de descarga Imax es de 50kA. La corriente de descarga nominal In es de 20 kA. El voltaje de funcionamiento continuo máximo Uc en modo diferencial (entre fase y neutro) es de 350VCA. El voltaje máximo de funcionamiento continuo Uc en modo común es de 255 V CA entre neutral y tierra. El nivel de protección contra subida de tensión es de 1,5 kV tipo 1+2. La tensión de funcionamiento nominal Ue es de 230 V CA o 400 V CA. La frecuencia de funcionamiento es de 50Hz. Las dimensiones son (An.) 72mm x (Alt.) 89mm x (Prof.) 69mm. La anchura en pasos de 9mm es de 8. El peso es de 619 g. El grado de protección es IP20 e IP40 en gabinete modular. La temperatura de funcionamiento es de -25°C a +60°C. La temperatura de almacenamiento es de -40°C a +80°C. Este producto cumple con las normas EN 61643-11 2012 e IEC 61643-11 2011.
Características Técnicas
- Corriente de impulso de rayo (10/350 µs) -
- Tamaño de construcción 8 espacios modulares
- Clase de prueba Tipo 1 + 2
- Sección máxima del conductor flexible (hilo fino) 25
- Sección máxima del conductor sólido (sólido trenzado) 35
- Energía específica (W/R) -
- Número de polos 4
- Grado de protección (IP) IP20
- Tensión nominal AC 400
- Tensión nominal CC -
- Efecto de protección coordinado energéticamente con respecto al equipo terminal. -
- Dispositivo de protección contra sobrecorriente máximo conexión en paralelo (fusible) -
- Dispositivo de protección contra sobrecorriente máximo conexión en serie (fusible) -
- Tecnología de separación de voltaje por chispa No
- Toma de voltaje protegida contra sobrecorriente -
- Configuración del sistema DC No
- Nivel de protección de voltaje L-N 1.5
- Configuración del sistema TN-C No
- Configuración del sistema TN No
- Configuración del sistema IT No
