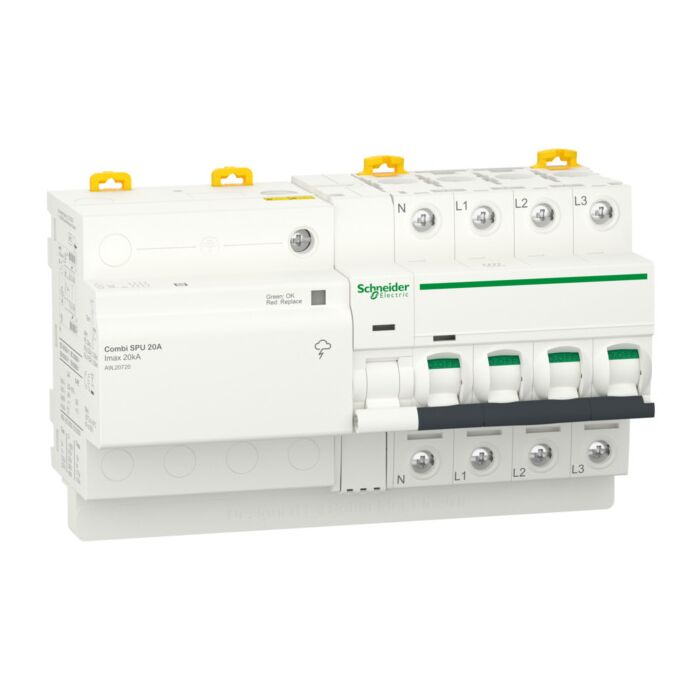

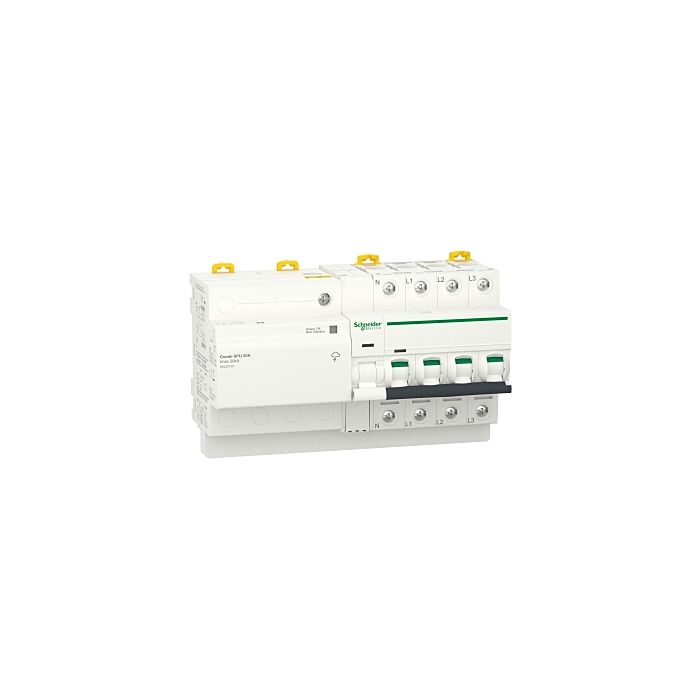

SCHNEIDER - A9L20720

Acti9 combi spu, interruptor automático con protección combinada contra sobretensiones, 3p + n, 20 a

Ref: 297304 - EAN: 3606481902696

DIS.PROT.SBT.ACTI9 COMBI SPU 3P+N 20A

Descripción

Este Acti9 Combi SPU es un interruptor automático con protección de sobretensión integrada. Es un 3P+N con 1 polo protegido y la corriente nominal In es de 20 A. Protege contra sobretensiones atmosféricas y el flujo de sobretensiones transitorias a tierra, a la vez que garantiza la continuidad del servicio. Los interruptores automáticos C60 asociados protegen contra sobrecargas continuas, sobrecargas y cortocircuitos Esta SPU Combi es compatible con el sistema de conexión a tierra TT. Se utiliza principalmente en los sectores residencial y terciario pequeño. Los limitadores contra sobretensiones transitorias de tipo 2 se prueban con una onda de corriente de impulso de 8/20. La corriente de descarga máxima Imax es de 20 kA. La corriente de descarga nominal In es de 5 kA. La tensión de funcionamiento continua máxima Uc en modalidad diferencial (entre fase y neutro) es de 340 V CA. La tensión de funcionamiento continua máxima Uc en modalidad común es de 260 V CA entre neutro y tierra. El nivel de protección de tensión ascendente en la modalidad diferencial (entre fase y neutro) es inferior o igual a 1,1 kV. El nivel de protección de tensión ascendente en la modalidad común es inferior o igual a 1,5 kV entre neutro y tierra. La tensión de servicio nominal Un es 400 VCA. La frecuencia de funcionamiento es de 50 Hz o 60 Hz. Las dimensiones son (An) 161 mm x (Al) 76 mm x (Pr) 102 mm. La anchura en pasos de 9mm es de 18. El peso es de 0,98 kg. El grado de protección en una carcasa modular es IP20 e IP40. La temperatura de funcionamiento es de -25 °C a 55 °C.

Características Técnicas

Con contacto de señalización remota Si
Tamaño de construcción Otro
Sección máxima del conductor flexible (hilo fino) 16
Sección máxima del conductor sólido (sólido trenzado) 25
Grado de protección (IP) IP20
Tensión nominal AC 400
Tensión nominal CC -
Dispositivo de protección contra sobrecorriente máximo conexión en paralelo (fusible) -
Dispositivo de protección contra sobrecorriente máximo conexión en serie (fusible) -
Protección integrada contra cortocircuitos Si
Protección contra cortocircuitos integrada selectiva para fusible gG -
Libre de corriente de fuga No
Configuración del sistema DC No
Nivel de protección de voltaje L-N 1.1
Configuración del sistema TN-C No
Configuración del sistema TN No
Configuración del sistema IT No
Nivel de protección de voltaje N-PE 1.5
Tensión máxima en circuito fotovoltaico -
Tensión continua máxima AC 340
