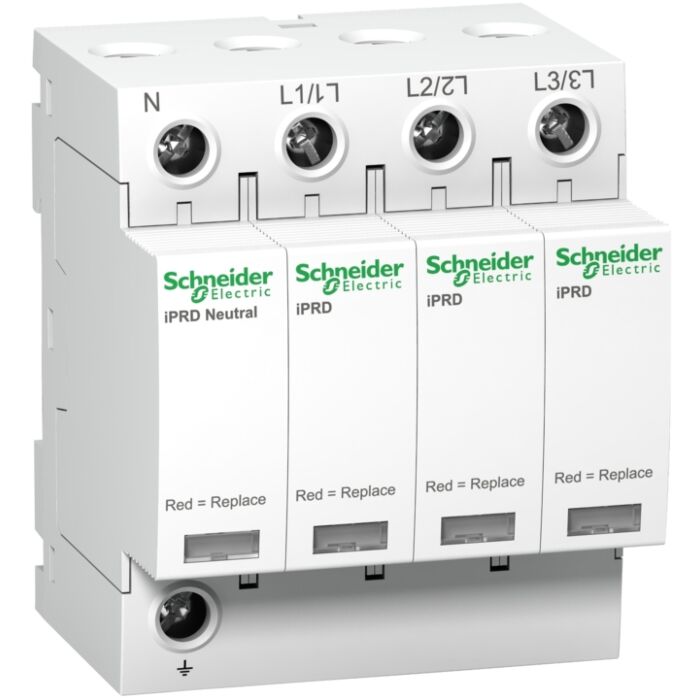

SCHNEIDER - A9L40601

Limitador de sobretensiones transitorias tipo 2 señal; acti9 iprd40r; 3pn; 40 ka

Ref: 235267 - EAN: 3606480506345

LIMITADOR SBT.IPRD40R 40KA 350V 3P+N

Descripción

Este disipador de sobretensiones Acti9 iPRD40r protege instalaciones 3P+N. Permite el reemplazo rápido de cartuchos dañados. Este dispositivo tipo 2 se recomienda para un alto nivel de riesgo en el tablero de distribución entrante. Ofrece reporting remoto del mensaje se debe cambiar el cartucho. Puede girarse para permitir que los cables de fase/neutro/tierra entren por la parte superior o por la parte inferior. La capacidad de apertura del Isc del interruptor automático asociado puede ir hasta 50kA. Es compatible con los sistemas de tierra TT y TN-S. La corriente de descarga nominal Imax es de 40kA. La corriente nominal de descarga In es de 15kA. La tensión máxima de funcionamiento continuo de Uc en modo común es de 260 VCA entre neutro y tierra, y 350 VCA entre fase y tierra. La tensión máxima de funcionamiento continuo de Uc en modo diferencial (entre fase y neutro) es de 350 VCA. El nivel de protección de tensión de subida es de 1.4 kV en modo común (N/PE) y en modo diferencial (L/N). La tensión de servicio sin clasificación es de 230VAC o 400VAC. La frecuencia de funcionamiento es de 50Hz o 60Hz. Las dimensiones son (An.) 72 mm x (Alt.) 85 mm x (Prof.) 69 mm. La anchura en pasos de 9 mm es 8. El peso es de 450g. El grado de protección es IP20 e IP40 en gabinete modular. La temperatura de funcionamiento es de -25°C a 60°C. La temperatura de almacenamiento es de -40°C a 85°C. Este producto cumple con los estándares EN 61643-11 e IEC 61643-11.

Características Técnicas

Con contacto de señalización remota Si
Tamaño de construcción espaciado modular de 4
Sección máxima del conductor flexible (hilo fino) 16
Sección máxima del conductor sólido (sólido trenzado) 25
Grado de protección (IP) IP20
Tensión nominal AC 400
Tensión nominal CC -
Dispositivo de protección contra sobrecorriente máximo conexión en paralelo (fusible) 63
Dispositivo de protección contra sobrecorriente máximo conexión en serie (fusible) 80
Protección integrada contra cortocircuitos No
Protección contra cortocircuitos integrada selectiva para fusible gG -
Libre de corriente de fuga No
Configuración del sistema DC No
Nivel de protección de voltaje L-N 1.4
Configuración del sistema TN-C No
Configuración del sistema TN No
Configuración del sistema IT No
Nivel de protección de voltaje N-PE 1.4
Tensión máxima en circuito fotovoltaico -
Tensión continua máxima AC 350
